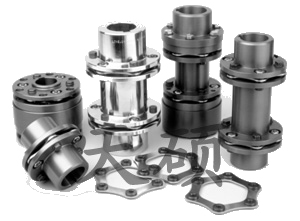

我公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多商家的首要選擇。
我公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多商家的首要選擇。天碩聯軸器膜片聯軸器的優點：
——無需潤滑及日常維護；
——無需拆卸就能檢測膜片聯軸器的狀態；此外，設備運轉過程中，利用頻閃燈可對膜片進行檢查
——膜片聯軸器扭轉剛度高，零回轉；
——如果安裝對中準確，聯軸器終身不會損壞，壽命無限長久；
——膜片聯軸器無磨損部件，可是用于各種惡劣的工況環境；
——如果偏移誤差在限定的范圍內，聯軸器將與設備擁有同樣長的壽命；
——膜片聯軸器超扭矩安全運轉設計，峰值扭矩是額定扭矩的2倍。
天碩聯軸器秉承不斷為用戶提供更好更新的傳動產品的信念，為全國用戶帶來性能優異的膜片聯軸器！天碩聯軸器開發的膜片聯軸器為幾乎所用的工業應用場合提供了長壽命、低維護量的選擇！
天碩膜片聯軸器采用了最新的有限元素分析法進行設計，對結構及材質進行了廣泛的測試并擁有在實際應用場所中穩定運轉多年的經驗所有產品均嚴格按照ISO9001質量保證體系的要求進行質量控制，值得信賴。 天碩聯軸器天碩聯軸器膜片聯軸器在傳統結構的基礎上引入了有限元素分析法對膜片的形狀進行了改進，使其6螺栓型的產品能夠在承受1.5度偏移時仍正常運轉，此時能傳遞高達50%額定值的扭矩（詳細性能參數見聯軸器性能表）。與其他形式的聯軸器相比，膜片式聯軸器在承受偏差時作用在軸和軸承上的應力更小，同時傳遞的扭矩更多。
天碩膜片聯軸器提供多種結構形式以滿足不同用戶的使用需要：3片式中間段結構的產品適用于工業上的通常應用場合中以及OEM設備上；5片式中心脫卸式聯軸器特別適合用于石化煉油廠中以及要求滿足API標準的場合中；緊湊型聯軸器適用于原標準型鼓型齒式聯軸器的場合
值得注意的是，由于膜片聯軸器的剛性很強，如果設備安裝時兩軸間的偏差過大，膜片式聯軸器會對軸上的止推軸承產生很大的軸向應力。因此，使膜片組具有一定的導向和定位能力對于膜片式聯軸器的應用——特別是應用于高轉速場合——非常關鍵。天碩聯軸器膜片聯軸器在膜片組的螺栓孔上別具匠心的設計了定位的槽口，能與軸轂上的臺階相契合，這樣就使得本聯軸器即使在高速運轉過程中仍然保持軸上良好的定位和平衡，確保產品滿足API 617標準的要求。
天碩膜片聯軸器中間的膜片采用高等級不銹鋼(AISI-301)制成，能夠確保膜片不僅強度高、壽命持久、耐勞等特性，還能適用于大多數工況環境。與此同時，膜片表面覆蓋有低摩擦系數的涂層以減小摩擦力，提高其抗接觸磨損的能力。
膜片聯軸器采用獨特的6孔、8孔或10孔膜片組，隨著孔數的增加，聯軸器能夠傳遞的扭矩更高，剛性越強，但相應能夠容納的位移偏差量越小。
膜片聯軸器還可與過載保護軸套配合使用，組成過載保護裝置。
天碩膜片聯軸器能夠提供多種結構的產品以適用于絕大多數應用要求，此外天碩聯軸器的工程師還可定制特殊結構的產品來滿足不同客戶的特殊要求：如緊湊連接、中心脫卸、絕緣、垂直安裝、過載保護等等。
天碩膜片聯軸器的設計和制造均嚴格按照ISO 9001質量控制體系要求進行控制，保證每一個提供給用戶的聯軸器都是高質量、值得信賴的產品！膜片聯軸器廣泛應用于航空、艦船、石油化工、機械制造等領域[近些年來，膜片聯軸器正以它巨大的應用優勢在我國的機械、石油、化工、燃?xì)狻㈦娏Α撹F、風機及泵等各行業得到迅猛的發展。它的應用足跡已從軍用的飛機、艦船、履帶車輛擴展到民用的燃機電站、軋鋼設備、發電廠各類功率傳動設備間的撓性連接、各型風機、給水泵站、石油化工流程泵等。對提高設備性能、節能、減振，起到了重要作用。

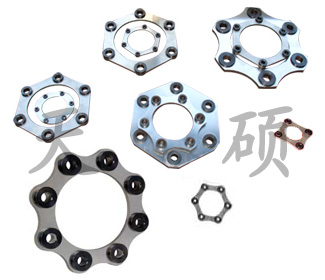

訂做各種分體,整體聯軸器膜片(工期1-7天)
膜片聯軸器的研制起始于上世紀五十年代中期、英國的弗萊克斯博克斯（Flexibox）公司。膜片聯軸器是一種全金屬干式撓性聯軸器。它通過較薄的高強度合金鋼片產生彈性變形來實現聯軸器的撓性傳動,使聯軸器既可以吸收兩側傳動軸的不對中和吸收沖擊,還可以在其它含非金屬元件的聯軸器難于承受的高溫、惡劣條件下工作,獲得更長的使用壽命和較好的力學性能。它的結構也簡單，裝卸方便，造價低，無需潤滑與維護。它的結構也簡單,裝卸方便,造價低,無需潤滑與維護。由于其優點，獲得迅速發展，美國已把它列入API 671標準。英、法、日等國在各種領域廣泛應用。

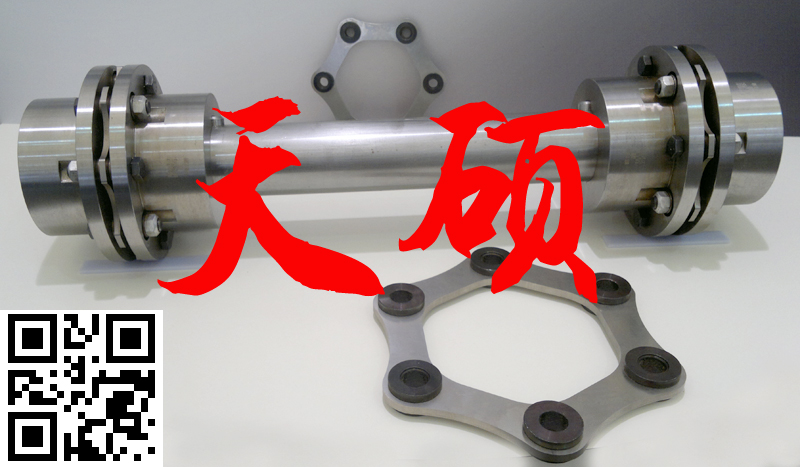

金屬膜片撓性聯軸器的結構主要由金屬膜片組(膜片) 、半聯軸器、中間節、壓緊元件、螺栓、防松螺母、墊圈等組成,。其工作原理為:轉矩從主動端半聯軸器輸入,經過沿圓周間隔布置的主傳扭高強度螺栓將轉矩傳輸至膜片組, 再由膜片組通過高強度螺栓傳至中間節, 并同樣由另一端的膜片組、高強度螺栓及從動端半聯軸器輸出。金屬膜片是撓性聯軸器的關鍵部件, 它由一定數量的薄金屬膜片疊合而成膜片組, 通過它來傳遞轉矩和運動 。膜片厚度一般為0. 2mm～0. 6mm, 膜片形狀主要有圓環式、輪幅式、連桿式、多邊式和束腰式。
實踐表明膜片聯軸器，不但有較大的功率重量比，而且經幾十萬小時無故障運行毫無問題，并實現了功率上147 kW／r／rain和轉速45000 r／rain的記錄，充分體現了這種聯軸器的優點，使它在航天、航空等高精尖領域也得到應用。膜片聯軸器在許多方面有著其它種類聯軸器無法比擬的優點。正確使用膜片聯軸器，會使整臺設備性能提高到一個新水平。
膜片聯軸器結構：
膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。
萬向聯軸器
膜片聯軸器的特點：
膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之內是非常必要的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了
由幾組膜片（不銹鋼薄板）用螺栓交錯地與兩半聯軸器聯接，每組膜片由數片疊集而成，膜片分為連桿式和不同形狀的整片式。膜片聯軸器靠膜片的彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬強元件撓性聯軸器，不用潤油，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿防腐蝕的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
本聯軸器設計上采用先進的非線性有限元強度理論分析，并在有限元分析基礎上采用了外形優化技術，動態設計技術，設計上達到了先進的水平。制造技術上應用了航空的先進成熟的技術成果。
膜片聯軸器的優點：
膜片聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普通，在我國已制訂機械行業標準，最近已修訂為新的行業標準：JB/T
9147-1999（代替ZB/T J19022-90） 聯軸器各轉矩間的關系
膜片聯軸器安裝使用說明
彈性膜片聯軸器 滄州天碩聯軸器有限公司備有多種類型膜片聯軸器常用規格型號的半成品庫存，以保證交貨期縮短,
滄州天碩聯軸器有限公司生產以下系列彈性膜片聯軸器：JM型彈性膜片聯軸器(JB/T9147-1999)、JMJ型雙型彈性膜片聯軸器、DJM型脹套聯結單型彈性膜片聯軸器、DJM型鍵聯結單型彈性膜片聯軸器、 SJM型鍵聯結雙型彈性膜片聯軸器等類型。聯結軸套形式有以下幾種：SJM帶鍵槽型軸套、帶脹套型軸套、帶Z3型脹套軸套、帶錐套型軸套、鎖緊盤式單(雙)型軸套等。如需其他聯結形式，請來電來函咨詢。滄州天碩聯軸器有限公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多商家的首要選擇。
