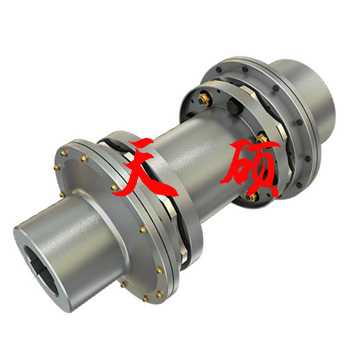

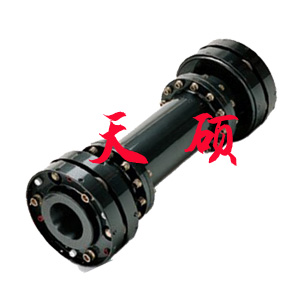

	TBG系列高速膜片聯軸器				TBR系列高速膜片聯軸器

高速膜片聯軸器適用范圍：適用于電機,氣輪機,燃氣輪機,膨脹機,旋轉發動機,鼓風機,發電機,試驗機,高速泵等高速機組特別適用于離心機,透平壓縮機,船舶推進器等動力傳遞.

高速膜片聯軸器結構使其左右重心最大限度地靠近兩側機組的支撐軸承,對轉子軸頭的附加彎矩小,利于高速平穩運轉。中間節止口連接,整體裝拆,整個聯軸器即使多次裝拆亦保持永久的對中和動平衡。兩撓性體(膜片)之間距離大,聯軸器吸收機組不對中能力強。 高速膜片聯軸器,其撓性元件采用AISI301或鎳合金剛,抗拉強度達到150-170kgf,按每分鐘1萬轉計算,其疲勞壽命可達20年,其它部件采用AIS4140或相當的高強度輕質合金,因此,該聯軸器具有重量輕,軸向剛度,扭轉強度等力學性能優良,可保護機組輸出軸,延長機組使用壽命等顯著特點.

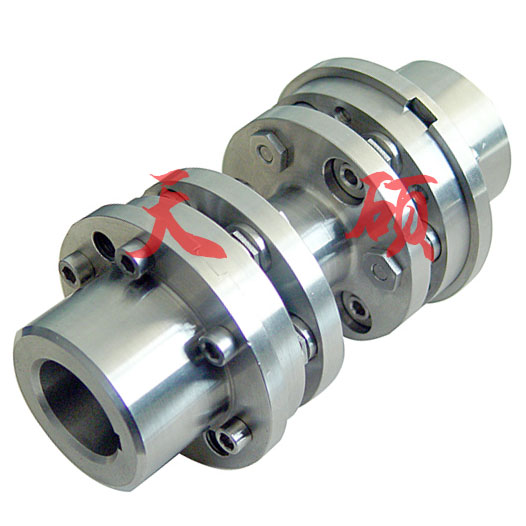

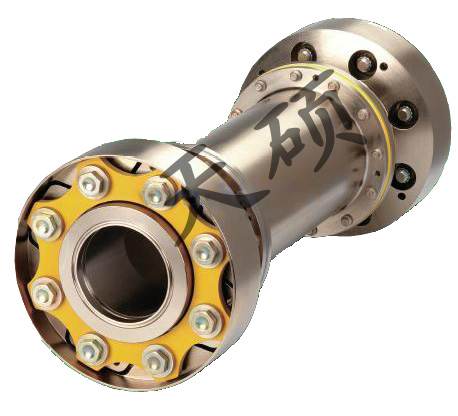

其它系列高速膜片聯軸器

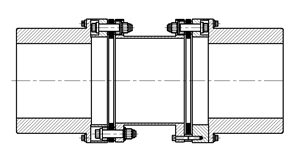

根據客戶需要我們又將現有的型式進行了拓展來滿足客戶的需求，下面是結構簡圖：

設計軸頭端面設計尺寸較小時，我們一般采用TBS型聯軸器，但是如果單膜片聯軸器滿足不了設計需要時我們應該采用TBM型聯軸器。TBM型聯軸器有雙膜片結構，能夠同時具有TBL型聯軸器的吸收能力。

TBM型                                      TBS型

設計轉速小于3000rpm，TBL軸頭包容能力較小時可以選用TBP型聯軸器。設計轉速大于3000rpm，TBL軸頭包容能力較小時可以選用TBF型聯軸器。TBF型聯軸器采用了止口配合，有很好的同軸度，能夠適應高轉速。

                TBP型                                       TBF型

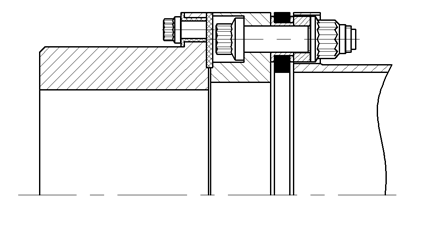

設計遇到可燃氣體時通常需要做絕緣處理，TBE型聯軸器可以解決這個問題，絕緣板能夠很好的起到絕緣的作用。

                                    TBE型

拓展產品若有需要可垂詢天碩聯軸器技術部，進行非標產品設計。

有任何疑問和其它需求，歡迎向天碩銷售工程師咨詢。
