 帶脹套型軸套、帶Z3型脹套軸套、帶錐套型軸套、帶縮緊環軸套 |
|
|
|
|
網頁位置：首頁>>聯軸器>>膜片聯軸器>>聯軸器配件
膜片聯軸器應用舉例 膜片聯軸器可以制成的各種形式

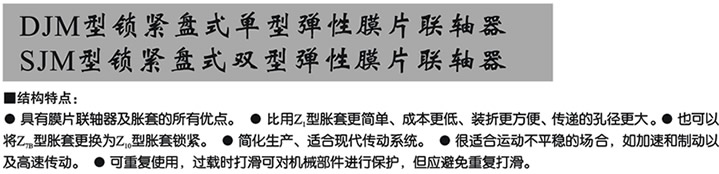

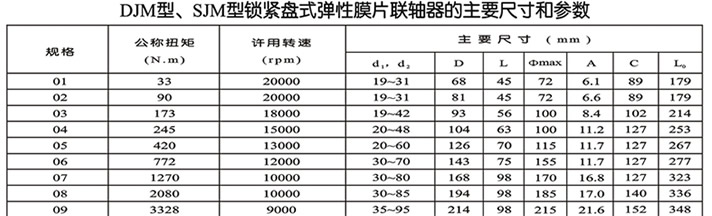

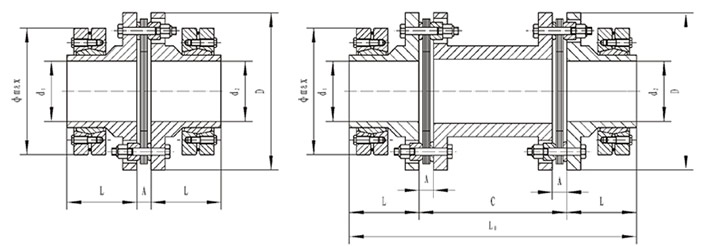

ZDJM(ZSJM)型鎖緊盤式單(雙)型彈性膜片聯軸器的主要尺寸和基本參數.
| 序號 |
公稱扭矩(N.m) |
許用轉速 (r/min) |
主要尺寸 (mm) |
| d1, d2 |
D |
L |
ømax |
A |
C |
L0 |
| 01 |
33 |
20000 |
19-31 |
68 |
45 |
72 |
6.1 |
89 |
179 |
| 02 |
90 |
20000 |
19-31 |
81 |
45 |
72 |
6.6 |
89 |
179 |
| 03 |
173 |
18000 |
19-42 |
93 |
56 |
100 |
8.4 |
102 |
214 |
| 04 |
245 |
15000 |
20-48 |
104 |
63 |
100 |
11.2 |
127 |
253 |
| 05 |
420 |
13000 |
20-60 |
128 |
70 |
115 |
11.7 |
127 |
267 |
| 06 |
772 |
12000 |
30-70 |
143 |
75 |
155 |
11.7 |
127 |
277 |
| 07 |
1270 |
10000 |
30-80 |
168 |
98 |
170 |
14.0 |
127 |
323 |
| 08 |
2080 |
10000 |
30-85 |
200 |
98 |
185 |
15.0 |
140 |
336 |
| 09 |
3328 |
9000 |
35-95 |
215 |
98 |
215 |
21.0 |
152 |
348 |
| 10 |
4900 |
8000 |
40-105 |
246 |
110 |
230 |
22.6 |
178 |
398 |
| 11 |
6368 |
6300 |
45-115 |
276 |
110 |
263 |
23.8 |
178 |
398 |

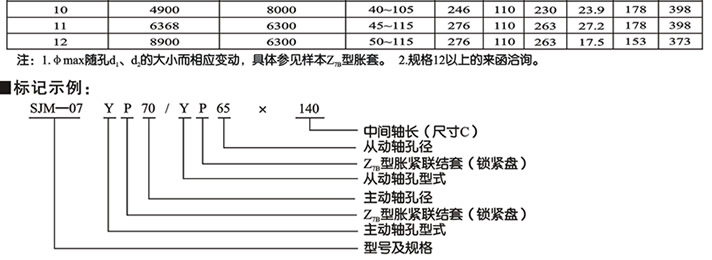

| 12 |
8900 |
6300 |
50-115 |
276 |
110 |
263 |
17.5 |
153 |
373 |

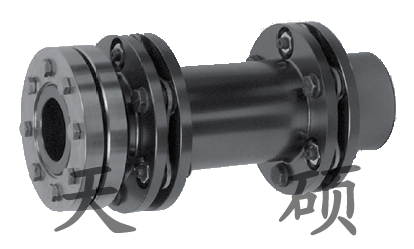

彈性膜片聯軸器 滄州天碩聯軸器有限公司備有多種類型膜片聯軸器常用規格型號的半成品庫存，以保證交貨期縮短。
滄州天碩聯軸器有限公司生產以下系列彈性膜片聯軸器：JM型彈性膜片聯軸器(JB/T9147-1999)、JMJ型雙型彈性膜片聯軸器、DJM型脹套聯結單型彈性膜片聯軸器、DJM型鍵聯結單型彈性膜片聯軸器、 SJM型鍵聯結雙型彈性膜片聯軸器等類型。聯結軸套形式有以下幾種：SJM帶鍵槽型軸套、帶脹套型軸套、帶Z3型脹套軸套、帶錐套型軸套、鎖緊盤式單(雙)型軸套、JNC系列高速膜片聯軸器等。如需其他聯結形式，請來電來函咨詢。滄州天碩聯軸器有限公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多機家的首要選擇。
|
