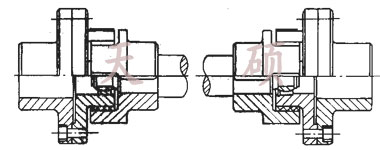

國標星形彈性聯軸器標準，標準編號：JB/T 10466-2004。本標準規定了LX、LXD、LXS、LXZ、LXP、LXT、LXJ、LXQ型星形彈性聯軸器的型式、基本參數、主要尺寸、技術要求、試驗方法、檢驗規則、標志、包裝和貯存。本聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
滄州天碩聯軸器有限公司最新樣本分為萬向聯軸器樣本，剛性、彈性聯軸器樣本，精密聯軸器樣本，鼓形齒聯軸器樣本，脹緊聯結套樣本共五冊。電子樣本已經上傳到網上，你可以隨時下載，下載網址： http://m.jc0411.cn/yangben.htm，點擊一下相關鏈接，就可以免費下載電子樣本，下載PDF清晰版電子樣本下載后用Adobe
Reader 打開。
另外公司還提供了二維碼掃描下載，只要是用智能手機上的軟件掃描掃描一下二維碼，就可以打開網頁，將樣本下載到手機上。
如果需要印刷版樣本，請發傳真或郵件，免費索取，請注明：客戶姓名 單位名稱 聯系地址 聯系人電話號碼，信息不全的不予寄送。
索取印刷版樣本請發傳真到： 0317-8263317(自動接收) 8288876(人工接收)。

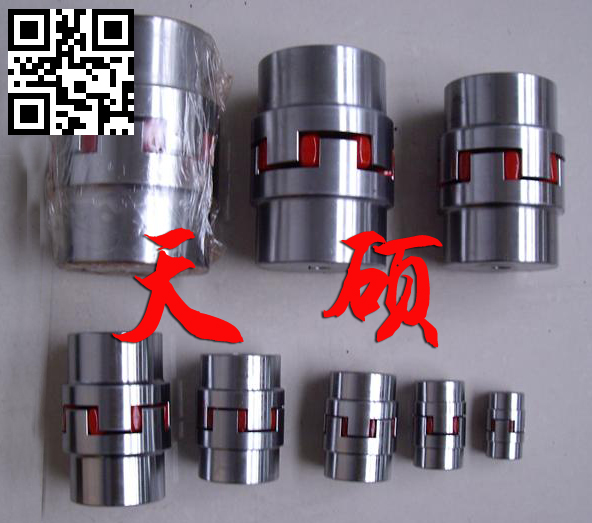

星形彈性聯軸器聚氨脂塑料為彈性元件，具有緩沖、減震、耐磨、拆裝方便等優點，工作溫度-35~+80度。可與西德ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。ROTEX聯軸器軸轂采用材質為45號鋼，材質勻稱，避免了因材質不勻稱而造成的轉動不均勻。表面發黑防銹處理。單只出售，方便匹配不同尺寸的軸。

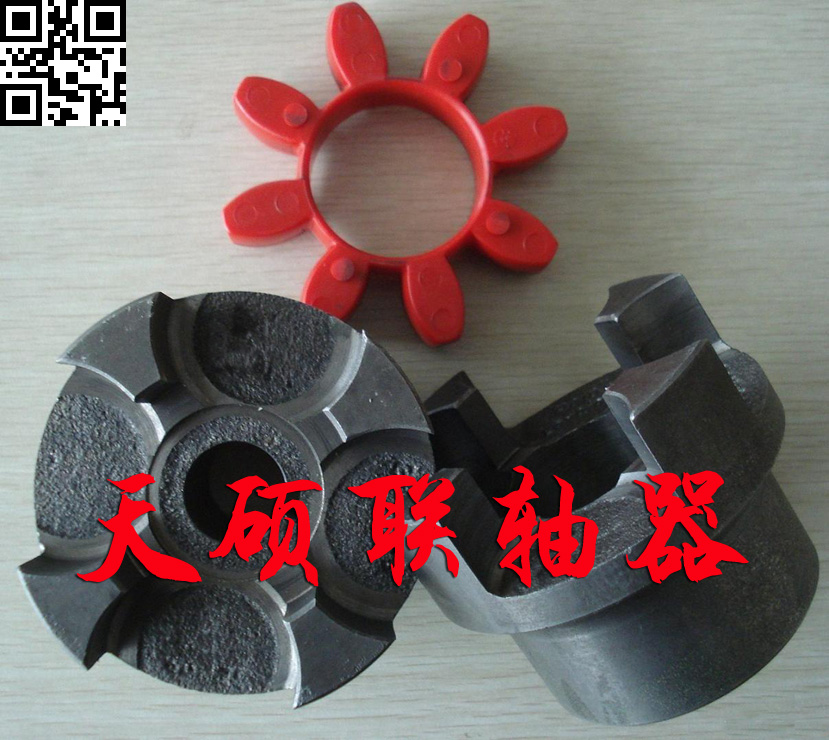

·采用帶曲面的軸轂與彈性體配合的三位一體的設計，兩個軸轂的曲面爪在圓周方向上相互錯開半個齒距，中間的彈性體采用漸開線弧面，能在傳動時有效避免應力集中，延長使用壽命，同時還能補償和糾正由安裝所引起的徑向、軸向、角向的偏差
·具有無需潤滑、結構緊湊、重量輕等優點，并能有效改善和吸收驅動設備不均勻傳動所產生的沖擊，從而改善機械設備的運行性能，提高機械運轉穩定性
·應用：通用機械、水工機械、工程機械、冶金機械、礦山機械、化工機械等多種場合如何分析XL星型彈性聯軸器的聚氨脂彈性體?星形彈性聯軸器的聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。軸向插入式裝配，便于盲裝，節省時間；尺寸小，轉動慣量小，免維護；便于目測檢查。中間的彈性體采用德國配方聚氨酯材料，有多種硬度可供選擇。 XL星型彈性聯軸器特點：預應力下無齒隙的連接，用于主軸傳動、升降平臺和機床等；XL星型彈性聯軸器中的彈性元件是工程塑料，由于該工程塑料具有良好的彈性、緩沖性、減震性、耐磨性，因此能很好的補償兩傳動軸系之間的各種位移，使用場合普遍，傳遞轉矩20- 35000.N.M工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換.
|
