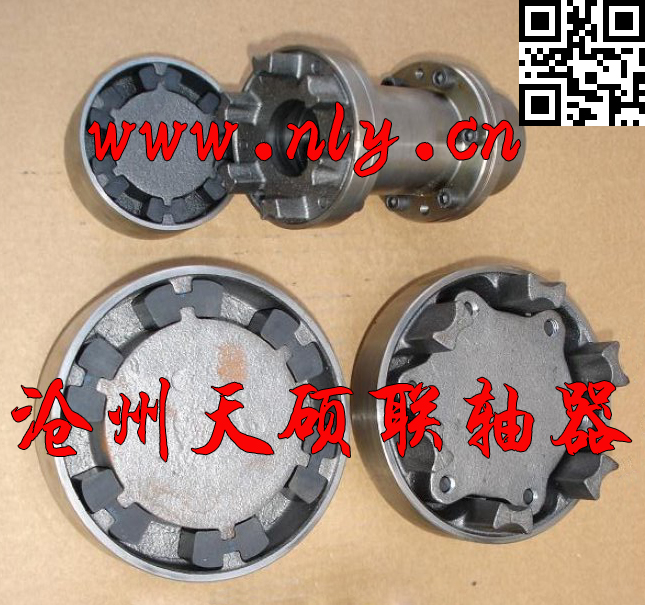

H型彈性塊聯軸器特點
H型聯軸器的金屬部件由優質灰口鑄鐵GG-25制成. 其彈性元件由合成橡膠制成,具有穩定的轉距傳遞性,脆化效應小. 由于柱銷和彈性元件的優化設計,即使出現軸對中偏差也無磨損.
H型 聯軸器作為高速聯軸器廣泛應用在機械設備,例如泵驅動系統或發動機驅動系統, 或者作為低速大轉距聯軸器用于聯接齒輪箱和驅動設備.

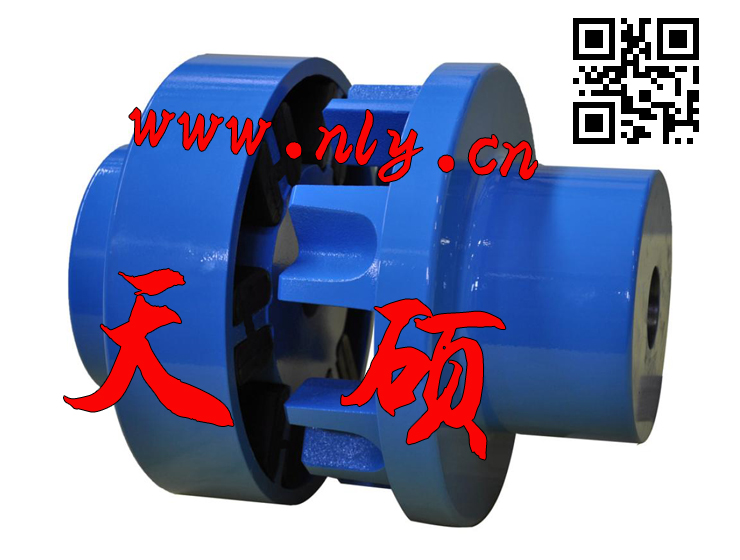

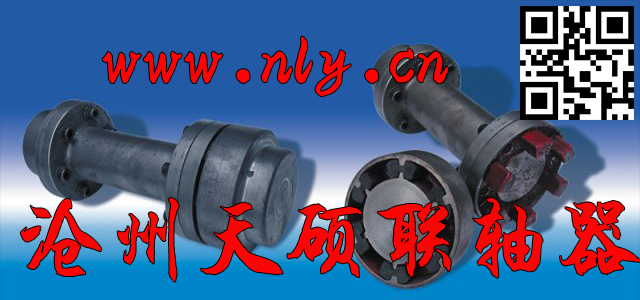

H形彈性塊聯軸器是利用若干個H表狀的彈性件，并將主、從動端半聯軸器的凸塊對應插入H形彈性件之間，以實現兩半聯軸器的聯接。H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本較低，裝卸方便，具有一定補償兩軸相對偏移和減振、緩沖性能，適用于聯接兩同軸線的傳動軸，具有失效保護功能，最大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩
，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合
失效保護功能--保證安全運行至金屬柱銷剪斷為止，具有徑向、角度和軸向軸對中偏差補償功能，通過彈性塊變形補償對中偏差，故沒有磨損 彈性塊和其接觸表面具有摩擦力
彈性變形時彈性塊能自由伸縮良好的對中可以提高彈性塊的使用壽命
| 補償量 |
型號 |
| HTLA1
～
HTLA4 |
HTLB1
～
HTLB3
HTLC1
HTLC2 |
HTLA5
～
HTLA7
HTLD1
HTLD2 |
HTLE1
～
HTLE5 |
HTLA8
～
HTLA11
HTLB4 |
HTLB5
～
HTLB7
HTLC3
HTLC4 |
HTLC5
HTLC6
HTLD3
～
HTLD5 |
HTLE6
～
HTLE9 |
HTLA12
HTLA13
HTLB8
～
HTLB10 |
HTLB11
～
HTLB14 |
HTLB15
HTLC7
HTLD7
HTCD8 |
HTLE10 |
HTLB16
～
HTLB19 |
| 軸向△x/mm |
2 |
1 |
4 |
1 |
5 |
1 |
6 |
| 徑向△y/mm |
0.5 |
0.8 |
1 |
1.5 |
2 |
| 角向△α |
1°30′ |
1° |
注：表中所列許用補償量是指由于安裝誤差、溫度變化、變形、軸承磨損、基礎下陷、振動等因素綜合引起的兩軸相對允許偏移量。
