HTLA型H形彈性塊聯軸器
H型彈性塊聯軸器特點
H型聯軸器的金屬部件由優質灰口鑄鐵GG-25制成. 其彈性元件由合成橡膠制成,具有穩定的轉距傳遞性,脆化效應小. 由于柱銷和彈性元件的優化設計,即使出現軸對中偏差也無磨損.
H型 聯軸器作為高速聯軸器廣泛應用在機械設備,例如泵驅動系統或發動機驅動系統, 或者作為低速大轉距聯軸器用于聯接齒輪箱和驅動設備.

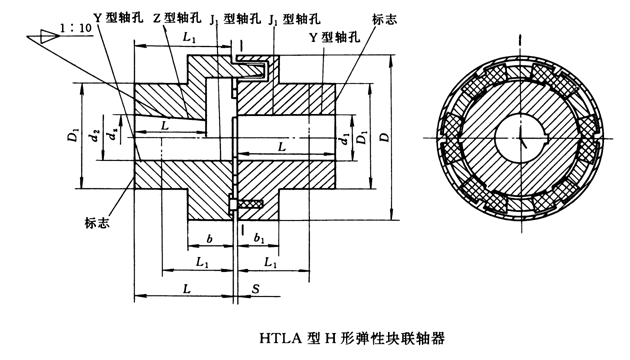

HTLA型H形彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)
HTLA型彈性塊聯軸器基本參數和主要尺寸/mm
| 型號 |
公稱轉
矩Tn/
N·m |
許用轉速
[n]/r·min-1 |
軸孔直徑
d1、d2、dz |
軸孔長度 |
b |
b1 |
D |
D1 |
S |
轉動慣
量I/
kg·m2 |
質量
m/kg |
| Y型 |
J1、Z型 |
Y型
J1型 |
Z型 |
| 鐵 |
鋼 |
L |
L1 |
L |
| HTLA1 |
18 |
5000 |
12、14 |
32 |
27 |
— |
8 |
22 |
20 |
58 |
40 |
2 |
0.0003 |
1 |
| 16、18、19 |
42 |
30 |
44 |
| 20、22、24 |
52 |
38 |
52 |
| HTLA2 |
31.5 |
5000 |
16、18、19 |
42 |
30 |
48 |
8 |
26 |
20 |
70 |
48 |
0.0006 |
1.65 |
| 20、22、24 |
52 |
38 |
56 |
| 25、28 |
62 |
44 |
62 |
| HTLA3 |
63 |
5000 |
20、22、24 |
52 |
38 |
60 |
10 |
32 |
21 |
82 |
60 |
0.0017 |
3.22 |
| 25、28 |
62 |
44 |
66 |
| 30、32 |
82 |
60 |
82 |
| HTLA4 |
100 |
5000 |
24 |
52 |
38 |
66 |
12 |
40 |
24 |
95 |
70 |
0.0041 |
5.15 |
| 25、28 |
62 |
44 |
72 |
| 30、32、35、38 |
82 |
60 |
88 |
| 40 |
112 |
84 |
112 |
| HTLA5 |
160 |
5000 |
28 |
62 |
44 |
72 |
14 |
42 |
27 |
110 |
80 |
0.014 |
10.85 |
| 30、32、35、38 |
82 |
60 |
88 |
| 40、42、45 |
112 |
84 |
112 |
| HTLA6 |
250 |
4500 |
5000 |
32、35、38 |
82 |
60 |
88 |
17 |
45 |
31 |
125 |
92 |
0.014 |
10.85 |
| 40、42、45、48 |
112 |
84 |
112 |
| 50 |
— |
| HTLA7 |
355 |
4000 |
5000 |
38 |
82 |
60 |
88 |
20 |
48 |
34 |
140 |
100 |
0.02 |
12.97 |
| 40、42、45、48 |
112 |
84 |
112 |
| 50、55、56 |
| HTLA8 |
560 |
3500 |
4700 |
42、45、48 |
20 |
55 |
39 |
160 |
110 |
0.033 |
20.15 |
| 50、55、56 |
| 60、63、65 |
142 |
107 |
142 |
| HTLA9 |
900 |
3100 |
4200 |
50、55、56 |
112 |
84 |
119 |
20 |
55 |
42 |
180 |
125 |
0.061 |
26.12 |
| 60、63、65、70、71、75 |
142 |
107 |
147 |
| HTLA10 |
1400 |
2800 |
3800 |
60、63、65 |
22 |
62 |
47 |
200 |
140 |
0.13 |
38.9 |
| 70、71、75 |
| 80、85 |
172 |
132 |
172 |
| HTLA11 |
2000 |
2500 |
3300 |
65、70、71、75 |
142 |
107 |
147 |
22 |
62 |
52 |
225 |
150 |
0.19 |
43.13 |
| 80、85、90 |
172 |
132 |
172 |
| HTLA12 |
2800 |
2200 |
3000 |
71、75 |
142 |
107 |
152 |
22 |
67 |
60 |
250 |
165 |
3 |
0.33 |
57.55 |
| 80、85、90、95 |
172 |
132 |
177 |
| 100 |
212 |
167 |
212 |
| HTLA13 |
4000 |
2000 |
2700 |
80、85、90、95 |
172 |
132 |
177 |
24 |
69 |
65 |
280 |
180 |
|
0.52 |
80.33 |
| 100、110 |
212 |
167 |
212 |
注：1.質量及轉動慣量均是各型號中最大值的近似計算值。
2.瞬時過載轉矩不得大于公稱轉矩值的2倍。 |
|
H型彈性塊聯軸器特點
H形彈性塊聯軸器是利用若干個H表狀的彈性件，并將主、從動端半聯軸器的凸塊對應插入H形彈性件之間，以實現兩半聯軸器的聯接。H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本較低，裝卸方便，具有一定補償兩軸相對偏移和減振、緩沖性能，適用于聯接兩同軸線的傳動軸，具有失效保護功能，最大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩
，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合
|
