HTLA型H形彈性塊聯軸器

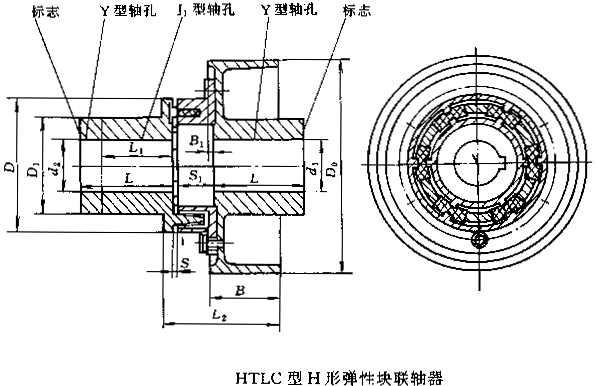

HTLC型彈性塊聯軸器基本參數和主要尺寸(JB/T5511-91)
HTLC型H型彈性塊聯軸器基本參數和主要尺寸（JB/T5511-91）/mm
| 型號 |
公稱轉
矩Tn/
N·m |
許用轉
速[n]/
r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
B |
B1 |
L2 |
D |
D0 |
D1 |
S1 |
S |
轉動慣
量I/
kg·m2 |
質量
m/kg |
| Y型 |
J1型 |
| L |
L1 |
| HTLC1 |
250 |
2800 |
3800 |
32、35、38 |
82 |
60 |
85 |
5 |
129 |
125 |
200 |
92 |
30 |
2 |
0.054 |
14.4 |
| 40、42、45、48 |
112 |
84 |
— |
134 |
| 50 |
| HTLC2 |
355 |
2200 |
3000 |
38 |
82 |
60 |
105 |
27 |
133 |
140 |
250 |
100 |
33 |
0.15 |
25.1 |
| 40、42、45、48、50、55、56 |
112 |
84 |
— |
160 |
| HTLC3 |
560 |
2200 |
3000 |
42、45、48、50、55、56 |
105 |
— |
167 |
160 |
250 |
110 |
38 |
0.172 |
31.8 |
| 60、63、65 |
142 |
107 |
| HTLC4 |
900 |
1800 |
2400 |
50、55、56 |
112 |
84 |
135 |
25 |
173 |
180 |
315 |
125 |
41 |
0.416 |
43.1 |
| 60、63、65、70、71、75 |
142 |
107 |
— |
198 |
| HTLC5 |
2000 |
1400 |
1900 |
65、70、71、75 |
142 |
107 |
170 |
30 |
215 |
225 |
400 |
150 |
51 |
1.28 |
75.8 |
| 80、85、90 |
172 |
132 |
— |
245 |
| HTLC6 |
2800 |
1100 |
1500 |
71、75 |
142 |
107 |
210 |
70 |
225 |
250 |
500 |
165 |
60 |
3 |
3.26 |
120.6 |
| 80、85、90、95 |
172 |
132 |
40 |
255 |
| 100 |
212 |
167 |
— |
295 |
| HTLC7 |
4000 |
1100 |
1500 |
80、85、90、95 |
172 |
132 |
210 |
40 |
262 |
280 |
500 |
180 |
65 |
3.53 |
133.4 |
| 100、110 |
212 |
167 |
— |
302 |
注：1.聯軸器的轉動慣量和質量是按鑄鐵件最小軸孔尺寸計算的近似值。
2.瞬時過載轉矩不得大于公稱轉矩值的2倍。
H型彈性塊聯軸器特點
H形彈性塊聯軸器是利用若干個H表狀的彈性件，并將主、從動端半聯軸器的凸塊對應插入H形彈性件之間，以實現兩半聯軸器的聯接。H型彈性塊聯軸器結構簡單，尺寸緊湊，制造方便，成本較低，裝卸方便，具有一定補償兩軸相對偏移和減振、緩沖性能，適用于聯接兩同軸線的傳動軸，具有失效保護功能，最大保證了運行的可靠性，插入式裝配，因只有三個部件，確保安裝簡便，具有徑向、角度、軸向和扭轉彈性，通過彈性塊傳遞轉矩
，可靠的聯接使其能夠正反兩方向運轉，并可用于頻繁正反轉場合
|
