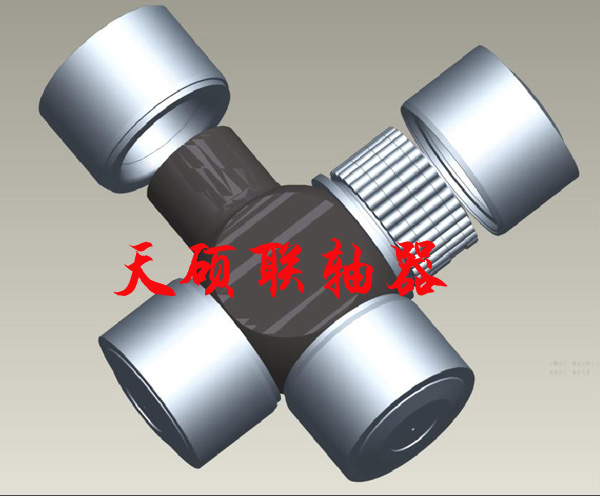

| 不同型號的十字軸式萬向聯軸器，其十字軸總成的結構型式和主要參數各不相同，常用SWC-I型輕型十字軸式萬向聯軸器SWC型中型十字軸式萬向聯軸器十字總成的外部結構和主要尺寸見下圖以及表格。用戶可根據需要選用。 |
|
| 聯軸器規格 |
φM(mm) |
H(mm) |
| SWC-I 58 |
17 |
44 |
| SWC-I 65 |
20 |
55 |
| SWC-I 75 |
24 |
62 |
| SWC-I 90 |
27 |
82 |
| SWC-I 100 |
30 |
88 |
| SWC-I 120 |
35 |
98 |
| SWC-I 150 |
45 |
126 |
| SWC-I 180 |
50 |
135 |
| SWC-I 200 |
59 |
168 |
| SWC-I 225 |
72 |
185 |
|
|
| 聯軸器規格 |
φM(mm) |
H(mm) |
| SWC160 |
65 |
136 |
| SWC180 |
72 |
154 |
| SWC200 |
82 |
171 |
| SWC225 |
90 |
192 |
| SWC250 |
100 |
214 |
| SWC265 |
108 |
226 |
| SWC285 |
115 |
243 |
| SWC315 |
130 |
269 |
| SWC350 |
145 |
299 |
| SWC390 |
165 |
333 |
| SWC440 |
185 |
377 |
| SWC490 |
210 |
419 |
| SWC550 |
240 |
472 |
| SWC620 |
265 |
526 |
|
|
萬向聯軸器是一種容許兩軸間具有大角位移的聯軸器，適用于有大角位移的兩軸之間的連接，徑向外形尺寸不緊湊，維修方便，傳遞轉矩大，傳動效率高，使用壽命長，噪聲低，能傳遞空間兩相交軸之間的傳動，兩軸之間的夾角大，一般兩軸的軸間角最大可達35度到45度，而且在運轉過程可以隨時改變兩軸的軸間角。但當采用單個萬向聯軸器時，從動軸轉速會呈周期性波動現象，主要用于相交軸之間的傳動聯接。萬向聯軸器由于其偏差角度大、傳遞扭矩高等特點，被廣泛應用于各類通用機械場合
