207
205/206/207型
205、206、207型系軸向雙端面、多彈簧、外流、傳動套傳動的釜用機械密封。205系非平衡型，206系大氣端平衡型，207系雙端平衡型。本型號目前有HG5-748-78標準（簡稱78標）和HG2098-91標準（簡稱91標），其安裝尺寸不同，選用時請注意。安裝法蘭的密封分平面（Ⅰ）型與榫槽面（Ⅱ）型兩種。請在標定型號后加注。也可按用戶尺寸要求加工。

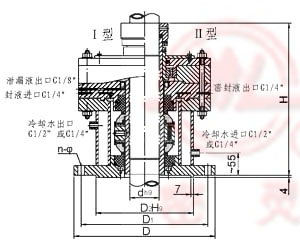

205、206、207型機械密封
205,206,207型機械密封主要尺寸
d |
30 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
70 |
75 |
80 |
85 |
90 |
95 |
100 |
105 |
110 |
115 |
120 |
125 |
130 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
D |
78標 |
185 |
205 |
205 |
235 |
235 |
235 |
235 |
235 |
260 |
260 |
260 |
290 |
290 |
290 |
315 |
315 |
315 |
370 |
370 |
370 |
405 |
405 |
405 |
435 |
435 |
485 |
485 |
485 |
91標 |
205 |
235 |
235 |
235 |
260 |
260 |
260 |
260 |
315 |
315 |
315 |
315 |
370 |
370 |
370 |
370 |
370 |
435 |
435 |
435 |
435 |
485 |
485 |
485 |
485 |
485 |
540 |
540 |
540 |
206 |
215 |
215 |
215 |
245 |
245 |
245 |
245 |
280 |
280 |
280 |
280 |
335 |
335 |
335 |
335 |
335 |
405 |
405 |
405 |
405 |
460 |
460 |
460 |
460 |
460 |
520 |
520 |
520 |
207 |
230 |
230 |
230 |
270 |
270 |
270 |
270 |
300 |
300 |
300 |
300 |
360 |
360 |
360 |
360 |
360 |
425 |
425 |
425 |
425 |
485 |
485 |
485 |
485 |
485 |
555 |
555 |
555 |
D1 |
78標 |
160 |
170 |
170 |
200 |
200 |
200 |
200 |
200 |
225 |
225 |
225 |
255 |
255 |
255 |
280 |
280 |
280 |
320 |
320 |
320 |
355 |
355 |
355 |
395 |
395 |
445 |
445 |
445 |
91標 |
205 |
200 |
200 |
200 |
225 |
225 |
225 |
225 |
280 |
280 |
280 |
280 |
335 |
335 |
335 |
335 |
335 |
395 |
395 |
395 |
395 |
445 |
445 |
445 |
445 |
445 |
495 |
495 |
495 |
206 |
180 |
180 |
180 |
210 |
210 |
210 |
210 |
240 |
240 |
240 |
240 |
295 |
295 |
295 |
295 |
295 |
355 |
355 |
355 |
355 |
410 |
410 |
410 |
410 |
410 |
470 |
470 |
470 |
207 |
190 |
190 |
190 |
220 |
220 |
220 |
220 |
250 |
250 |
250 |
250 |
310 |
310 |
310 |
310 |
310 |
370 |
370 |
370 |
370 |
430 |
430 |
430 |
430 |
430 |
490 |
490 |
490 |
D2 |
78標 |
116 |
135 |
135 |
164 |
164 |
164 |
164 |
164 |
188 |
188 |
188 |
220 |
220 |
220 |
245 |
245 |
245 |
270 |
270 |
270 |
312 |
312 |
312 |
353 |
353 |
403 |
403 |
403 |
91標 |
205 |
164 |
164 |
164 |
188 |
188 |
188 |
188 |
245 |
245 |
245 |
245 |
298 |
298 |
298 |
298 |
298 |
353 |
353 |
353 |
353 |
403 |
403 |
403 |
403 |
403 |
462 |
462 |
462 |
206 |
149 |
149 |
149 |
175 |
175 |
175 |
175 |
203 |
203 |
203 |
203 |
259 |
259 |
259 |
259 |
259 |
312 |
312 |
312 |
312 |
363 |
363 |
363 |
363 |
363 |
421 |
421 |
421 |
207 |
149 |
149 |
149 |
175 |
175 |
175 |
175 |
203 |
203 |
203 |
203 |
259 |
259 |
259 |
259 |
259 |
312 |
312 |
312 |
312 |
363 |
363 |
363 |
363 |
363 |
421 |
421 |
421 |
n-φ |
78標 |
4 -φ14 |
4 -φ18 |
8 -φ18 |
12 -φ18 |
12 -φ23 |
12 -φ26 |
91標 |
205 |
8 -φ18 |
12 -φ18 |
12 -φ23 |
16 -φ23 |
206 |
6 -φ14 |
8 -φ23 |
12 -φ23 |
12 -φ25 |
16 -φ26 |
207 |
8 -φ23 |
8 -φ25 |
12 -φ25 |
12 -φ30 |
16 -φ30 |
16 -φ33 |
H |
205 |
304 |
310 |
315 |
320 |
330 |
358 |
367 |
370 |
382 |
400 |
410 |
420 |
206 |
316 |
322 |
327 |
332 |
342 |
370 |
379 |
382 |
394 |
412 |
420 |
430 |
207 |
328 |
334 |
339 |
344 |
354 |
382 |
391 |
394 |
406 |
424 |
430 |
440 |
|
|
|
|
|
|
