1、軸瓦的清洗與檢查

大型電機軸承均單獨裝箱運來，開箱后先用吊環螺絲將上瓦和下瓦分別取出作好記號并用煤油清洗，用干布擦干并檢查所有槽溝是否干凈，有無鑄造殘留砂子，鎢金層與瓦體結合不好，劃出的溝道、裂紋存在砂眼和其它摻雜物等）。若無法修復時，則要重新掛鎢金。

大型電機軸承座的安裝

2、軸承座的清洗與檢查

軸承座安裝前，也應進全面清洗檢查。將軸承座內腔用刮刀將臟物刮去，用布蘸汽油或溶劑將臟物擦凈，觀看有無裂紋及砂眼，以防止在運行中出現滲油。

軸承蓋與軸承座接合面，軸承座與軸承擋油圈結合面應進行研刮配合，并用塞尺檢查，其間隙不得大于0.03毫米。
放置軸承座的底板表面也要清理干凈，不應有碰傷、銹蝕和毛刺。緊固軸承座的螺釘及座板螺紋均要他細檢查，并試擰螺釘檢查是否過緊或禿扣。

3、軸承絕緣結構

軸承和底板之間必須墊以絕緣墊板或金屬墊片，金屬墊片用來調整座水平位置。以調整該電機和相聯結的另一臺電機或機械的相對位置。金屬墊片是由0.08~3毫米的金屬薄板制成。絕緣墊板是由布質層壓板或玻璃絲層壓板制成。放置絕緣墊板的目的主要是防止軸電流的危害。絕緣墊板應比軸承座每邊寬出5~10毫米，厚度為3~10毫米。

除在軸承和底板之間放置絕緣墊板之外，同時將螺釘和穩釘也應加以絕緣。絕緣墊圈用厚度2~5毫米玻璃絲布板制成，其外徑比鐵墊圈外徑大4~5毫米。與軸承座相接的油管接盤絕緣墊可用厚度為1~2毫米橡膠板制成。

絕緣的軸承座安裝后應檢查對地絕緣電阻，用500伏兆歐表測量，其阻值應不小于1兆歐。

二、軸承座的安裝

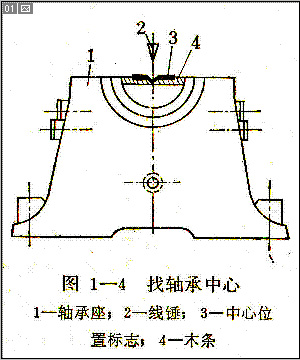

無論是單個的電機軸承和機組的多軸承，都應當安裝在被聯接的機械主縱軸線上或者機組的縱軸線上。測量軸承中心是用掛鋼絲和線錘的方法檢查如圖1─4所示。（軸承圓弧內卡一木條，在木條中心釘一薄鐵條，標志中心位置）。

調整軸在座的位置，是從最邊上的軸承座開始，用水平尺放在軸承座面上來檢查這些平面的水平度。用經緯儀或水平儀檢查幾個軸承座的平面是否在同一水平面內，及用線錘等方法找正各軸承中心是否在同一軸線上如圖1─5所示。

按上述方法進行軸承座的調整工作，消除偏差的過程中，應用于千斤頂式的工具來移動軸承座，切勿采有撞擊、錘打的方法。用此法調整軸承座的精度誤差約在0.5~1.0毫米之內。

應當指出：此次軸承座的安裝調整僅僅是預調，在定心時還要調整以達到軸心線一致的要求。軸承座預調好后，只是將螺釘均勻地擰緊（按對角循環擰緊），而絕緣套管和穩釘可暫時不放，等定心工作最后完成或試車前再放。
