Z12C型脹緊聯結套

　 特性:Z12C型脹緊套適用于軸和軸上零件的聯結,以傳遞扭矩,軸向力二者的復合負載.

　　 標記示例：
　　內徑d=130mm、外徑D=180mm的Z2型脹緊聯接套:脹套Z2-130×180

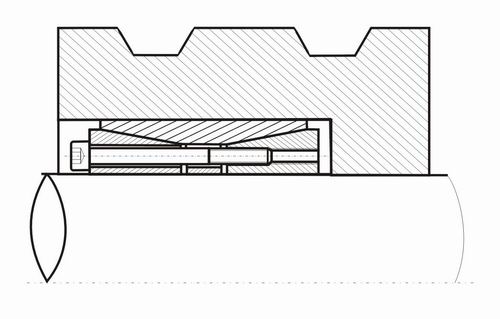

安裝參考范例

Z12C型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)

基 本 尺 寸

內六角螺釘

額定負荷

脹套與軸
結合面上
的 壓 力
Pf
N/mm2

脹套與輪
轂結合面
上的壓力
Pf′
N/mm 2

螺釘?shù)臄Q 緊
力 矩
MA
N·m

重量

kg

d

D

l

L

L1

d1

n

軸向力
F1
KN

轉 矩
M1
KN·m

mm

70

110

50

60

70

M10

8

121

4.25

115

64

49

2.3

80

120

10

152

6.10

125

73

2.5

90

130

11

167

7.50

122

74

2.7

100

145

60

70

82

M12

10

177

8.81

97

60

69

4.1

110

155

10

177

9.74

89

56

4.4

120

165

11

193

11.6

89

58

4.8

130

180

65

79

91

14

247

16.06

93

61

6.3

140

190

15

264

18.5

93

62

6.6

150

200

15

264

19.86

87

59

7.8

160

210

16

290

23.27

87

60

9.4

170

225

78

92

106

M14

15

363

30.87

92

63

108

10.7

180

235

15

363

32.75

87

60

11.3

190

250

88

102

116

16

387

36.8

78

50

14.6

200

260

20

484

48.45

92

59

15.3

220

285

96

108

124

M16

15

505

55.57

83

54

168

20.2

240

305

20

673

80.75

100

67

21.8

260

325

21

705

91.67

97

66

23.4

280

355

110

130

M20

15

877

122.8

114

75

369

30.0

300

375

15

887

133

106

72

31.2

320

405

124

136

156

20

1181

189

102

67

48.0

340

425

20

1181

200.8

96

64

51.0

360

455

140

155

177

M22

20

1455

262

98

62

495

69.0

380

475

20

1455

277.7

93

60

73.0

400

495

22

1595

319

97

65

76.0

420

515

24

1751

367.8

100

68

80.0

440

535

24

1952

429.5

98

73

550

81.0

460

555

24

1952

448.4

94

70

85.0

480

575

25

2040

489.7

94

70

88.0

500

595

25

2040

508

90

68

91.0

520

615

28

2273

591

97

73

95.0

540

635

28

2273

614

93

71

98.0

560

655

30

2437

682.6

96

74

101.0

580

675

30

2437

707.4

93

72

104.0

600

695

30

2437

731.6

90

70

108.0
