 根據類型分類 |
|
|
|
|
快速冷裝型蛇型彈簧聯軸器（H-SLD型）
 |
|
T05冷拆裝型蛇形彈簧聯軸器 |
| 型號 |
公稱
轉矩
Tn
N.m |
許用
轉速
(n)
rpm |
最大
軸孔
d
mm |
軸孔
長度
L
mm |
總長
L0
mm |
L2
mm |
D1
mm |
D2
mm |
| 6080T |
2150 |
3600 |
55 |
95 |
193 |
120 |
190 |
104.8 |
| 6090T |
3810 |
3600 |
66.68 |
105 |
213 |
120 |
210 |
123.8 |
| 6100T |
6305 |
2440 |
85 |
125 |
255 |
160 |
250 |
142.1 |
| 6110T |
9410 |
2250 |
100 |
135 |
275 |
160 |
270 |
160.3 |
| 6120T |
13870 |
2025 |
110 |
155 |
316 |
200 |
310 |
179.4 |
| 6130T |
19980 |
1800 |
145 |
175 |
356 |
200 |
350 |
217.5 |
| 6140T |
28900 |
1650 |
160 |
190 |
386 |
200 |
390 |
254.0 |
| 6150T |
39950 |
1500 |
180 |
200 |
406 |
280 |
450 |
269.2 |
| 6160T |
56300 |
1350 |
200 |
215 |
436 |
280 |
500 |
304.8 |
| 6170T |
74820 |
1225 |
230 |
230 |
466 |
310 |
570 |
355.0 |
| 6180T |
103500 |
1100 |
260 |
270 |
548 |
325 |
630 |
394.0 |
| 6190T |
137500 |
1050 |
300 |
290 |
585 |
325 |
680 |
437.0 |
| 6200T |
187000 |
900 |
330.2 |
320 |
646 |
360 |
760 |
497.8 |
| 6210T |
249800 |
820 |
360 |
350 |
713 |
440 |
850 |
533.4 |
| 6220T |
337100 |
730 |
400 |
390 |
793 |
500 |
930 |
571.5 |
| 6230T |
435600 |
680 |
420 |
420 |
853 |
550 |
1000 |
609.6 |
| 6240T |
560000 |
630 |
450 |
450 |
913 |
650 |
1100 |
647.7 |
| 6250T |
747200 |
580 |
460 |
480 |
973 |
700 |
1180 |
711.2 |
| 6260T |
933500 |
540 |
500 |
500 |
1013 |
760 |
1260 |
762.0 |
| 6270T |
1148000 |
460 |
520 |
540 |
1100 |
800 |
1350 |
__ |
快速冷裝蛇形彈簧聯軸器（H-SLD型）
1080H/1090H/1100H/1110H/1120H/1130H/1140H/1150H/1160H/1170H/1180H/1190H/
1200H/1210H/1220H/1230H/1240H/1250H/1260H
快速冷裝蛇形彈簧聯軸器（H-TL型）
詳細介紹
1、快速冷裝型蛇形彈簧聯軸器快速安裝、拆卸。大大減少了安裝、拆卸的時間，高效、減少了勞動力和降低停機時間。
2、快速冷裝型蛇型彈簧聯軸器不用加熱即可安裝、拆卸。井下檢修、安裝、拆卸更簡單方便。
3、快速冷裝型蛇形彈簧聯軸器具有過載保護作用：如果大于規定的扭矩，會空轉以保護設備。
4、互換性強: 只要是同一規格聯軸器，孔徑一樣前提下，彈簧、殼子、軸轂、脹套完全都可以互換。
5、快速冷裝型蛇形彈簧聯軸器安全系數更高，運行更可靠。

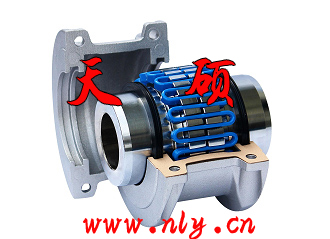

蛇形彈簧聯軸器是一種結構先進的金屬彈性聯軸器，它靠蛇形彈簧片來傳遞扭矩，蛇形彈簧聯軸器是當今國際機械領最先進的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件蛇形彈簧聯軸器共有九類型式，分別是JS罩殼徑向安裝型（基本型）蛇形彈簧聯軸器、JSB罩殼軸向安裝型蛇形彈簧聯軸器、JSS雙法蘭聯接型蛇形彈簧聯軸器、JSD單法蘭聯接型蛇形彈簧聯軸器、SJS接中間軸型蛇形彈簧聯軸器、JSG高速型蛇形彈簧聯軸器、JSZ帶制動輪型蛇形彈簧聯軸器、JSP帶制動盤型蛇形彈簧聯軸器、JSA安全型蛇形彈簧聯軸器等。

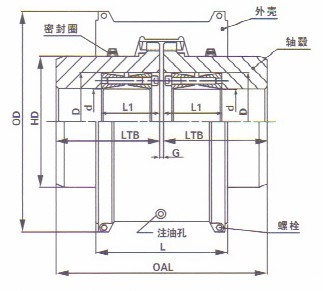

蛇形彈簧聯軸器其主要結構是由兩個半聯軸節，兩個半外罩，兩個密封圈及蛇形彈簧片組成。它是靠蛇簧嵌入兩半聯軸節的齒槽內來傳遞扭矩，聯軸器以蛇形彈簧片嵌入兩個半聯軸節的齒槽內，來實現主動軸與從動軸的鏈接。運轉時，是靠主動端齒面對蛇簧的軸向作用力帶動從動端，來傳遞扭矩，如此在很大程度上避免了共振現象發生，且簧片在傳遞扭矩時所產生的彈性變量，使機械系統能獲得較好的減振效果，其平均減振率達36%以上。
|
