結構特點
單端面波紋管機封. 介質內流平衡型.靜止式. 具有良好的浮動性. 吸振性, 性能穩定,密封可靠,適合于高轉速.高. 低溫. 高壓等工況.
應用范圍
溫度 : -50℃~400℃
壓力: ≤2.5Mpa
線速度 : ≤20m/sec
介質 :汽油. 柴油. 機油. 烴. 苯等有機溶劑.

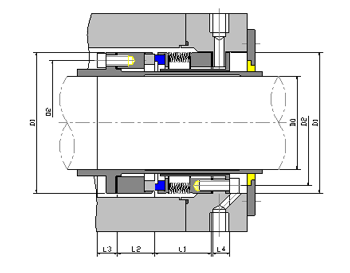

型號MODEL |
D0 |
D1 |
D2 |
L1 |
L2 |
L3 |
L4 |
M03-20 |
20 |
48 |
39 |
53 |
25 |
10 |
11 |
M03-25 |
25 |
53 |
44 |
53 |
25 |
10 |
11 |
M03-30 |
30 |
63 |
51 |
53 |
25 |
10 |
11 |
M03-35 |
35 |
67 |
56 |
53 |
25 |
11 |
11 |
M03-40 |
40 |
72 |
61 |
53 |
25 |
11 |
11 |
M03-45 |
45 |
78 |
67 |
56 |
30 |
12 |
12 |
M03-50 |
50 |
83 |
72 |
56 |
30 |
12 |
12 |
M03-55 |
55 |
88 |
78 |
56 |
30 |
12 |
12 |
M03-60 |
60 |
97 |
84 |
56 |
30 |
12 |
12 |
M03-65 |
65 |
98 |
89 |
56 |
30 |
12 |
12 |
M03-70 |
70 |
103 |
90 |
59 |
30 |
12.5 |
12.5 |
M03-75 |
75 |
108 |
97 |
59 |
30 |
12.5 |
12.5 |
M03-80 |
80 |
115 |
103 |
59 |
30 |
12.5 |
12.5 |
M03-85 |
85 |
120 |
106 |
60 |
30 |
12.5 |
12.5 |
M03-90 |
90 |
125 |
115 |
61 |
30 |
12.5 |
12.5 |
|
