三、聯軸器
在風力發電機組中，常采用剛性聯軸器、彈性聯軸器（或萬向聯軸器）兩種方式。剛性聯軸器常用在對中性好的二軸的聯接，而彈性聯軸器則可以為二軸對中性較差時提供二軸的聯接，更重要的是彈性聯軸器可以提供一個彈性環節，該環節可以吸收軸系因外部負載的波動而產生的額外能量。

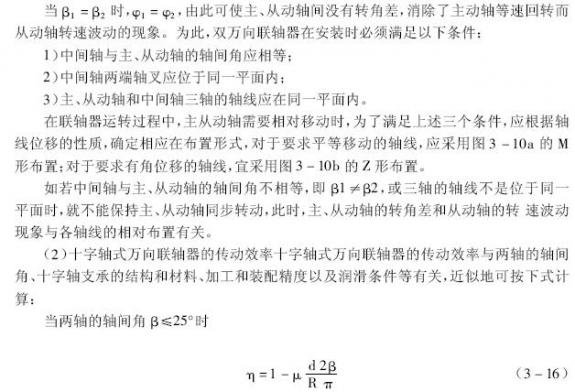

在風力發電機組中通常在低速軸端（主軸與齒軸箱低速軸聯接處）選用剛性聯軸器。一般多選用漲套式聯軸器、柱銷式聯軸器等。在高速軸端（ 發電機與齒輪箱高速軸聯接處）選用彈性聯軸器（或萬向聯軸器），一般選用輪胎聯軸器，或十字節聯軸器。
（一）剛性漲套式聯軸器 脹套式聯軸器是一種新型傳動聯接方式。20世紀80 年代國際上先進工業國家、如德國、日本、美國等在重型載荷下的機械聯接已廣泛采用了這一新技術。它與一般過盈聯接、無鍵聯接相比，脹套式聯軸器具有許多獨特的優點：
制造和安裝簡單，安裝脹套的軸和孔的加工不像過盈配合那樣要求高精度的制造公差。安裝脹套也無須加熱、冷卻或加壓設備，只須將螺栓按規定的扭矩擰緊即可。并且調整方便，可以將輪轂在軸上很方便地調整到所需位置。
有良好的互換性，且拆卸方便。這是因為脹套能把較大配合間隙的輪轂聯接起來。拆卸時將螺栓擰松，即可使被聯結件容易地拆開。

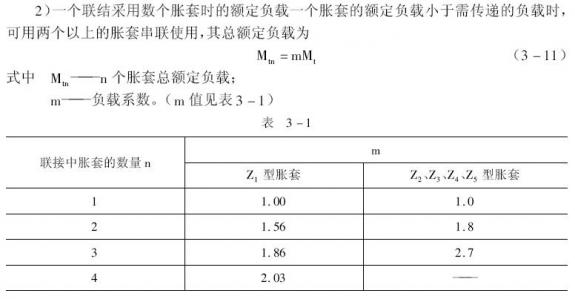

脹套式聯軸器可以承受重負載。脹套結構可作成多種式樣，一個脹套不夠，還可多
個串聯使用。
脹套的使用壽命長，強度高。因為它是靠摩擦傳動，對被聯接件沒有鍵槽削弱，也沒有相對運動，工作中不會摩損。脹套在脹緊后，接觸面緊密貼合不易銹蝕。
脹套在超載時，可以保護設備不受損壞。
Z10型脹套，適用于軸和軸上零件的聯接，以傳遞扭矩、軸向力或兩者的復合負載，其結構形式和基本尺寸按圖3-8 和表3-1的規定。
脹緊聯接套（以下簡稱脹套）的選用方法及聯接尺寸

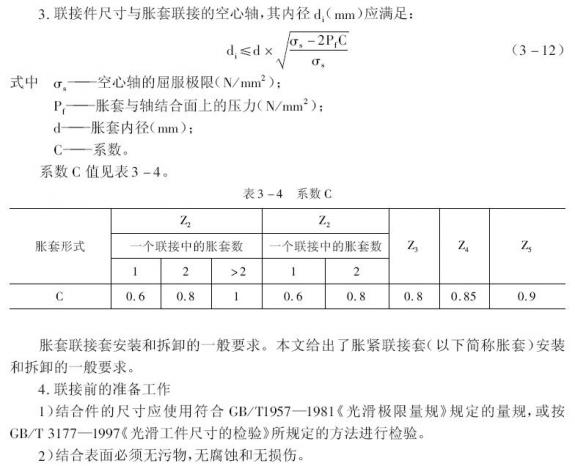

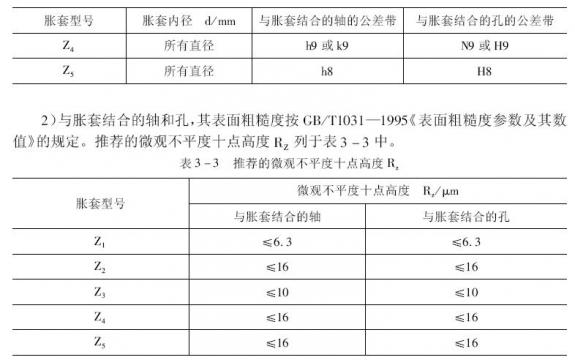

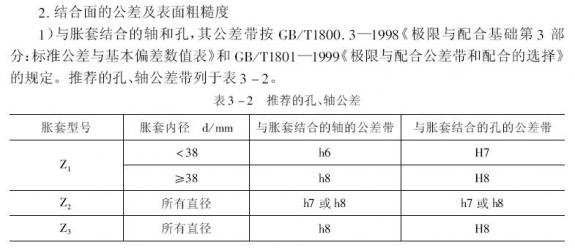

1. 按照負載選擇脹套

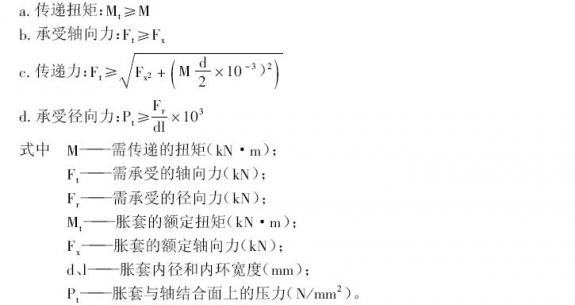

1）選擇脹套應滿足
3）在清洗干凈的脹套表面和結合件的結合表面上，均勻涂一層薄潤滑油（ 不應含二硫化鉬添加劑）。
5.脹套的安裝
1）把被聯接件推移到軸上，使其達到設計規定的位置。
2）將擰松螺釘?shù)拿浱灼交难b入聯接孔處，要防止結合件的傾斜，然后用手將螺釘擰緊。
6.擰緊脹套螺釘?shù)姆椒?
1）脹套螺釘應使用力矩扳手按對角、交叉、均勻地擰緊。
2）螺釘?shù)臄Q緊力矩MA 值按本標準的規定，并按下列步驟：
a.以1/3MA 值擰緊；
b.以1/2MA 值擰緊；
c. 以MA 值擰緊；
d. 以MA 值檢查全部螺釘。
7. 脹套的拆卸
1）拆卸時先松開全部螺釘，但不要將螺釘全部擰出。
2）取下鍍鋅的螺釘和墊圈，將拉出螺釘旋入前壓環的輔助螺孔中，輕輕敲擊拉出螺釘?shù)念^部，使脹套松動，然后拉動螺釘，即可將脹套拉出。
8. 防護
1）安裝完畢后，在脹套外露端面及螺釘頭部涂上一層防銹油脂。
2）在露天作業或工作環境較差的機器，應定期在外露的脹套端面上涂防銹油脂。
3）需在腐蝕介質中工作的脹套，應采用專門的防護（例如加蓋板）以防脹套銹蝕。
（二）彈性聯軸器
在風力發電機組中對彈性聯軸器的基本要求：
1）強度高，承載能力大。由于風力發電機組的傳動軸系有可能發生瞬時尖峰載荷，故要求聯軸器的許用瞬時最大轉矩為許用長期轉矩的三倍以上。
2）彈性高，阻尼大，具有足夠的減振能力。把沖擊和振動產生的振幅降低到允許的范圍內。
3）具有足夠的補償性，滿足工作時兩軸發生位移的需要。
4）工作可靠性能穩定，對具有橡膠彈性元件的聯軸器還應具有耐熱性、不易老化等特性。
1.輪胎聯軸器在國產WD24-200KW 及WD26-250KW風力發電機組的高速軸端采用了輪胎聯軸器。

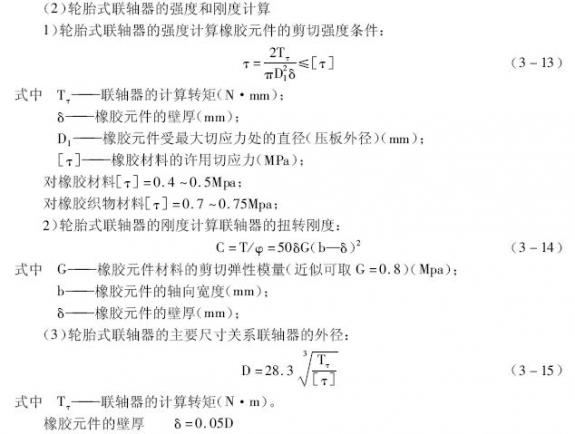

（1）輪胎聯軸器的結構圖3-9 所示為輪胎式聯軸器的一種結構，外形呈輪胎狀的橡膠元件2與金屬板硫化粘結在一起，裝配時用螺栓直接與兩半聯軸器1.2聯接。
采用壓板、螺栓固定聯結時，橡膠元件與壓板接觸壓緊部分的厚度應稍大一些，以補償壓緊時壓縮變形，同時應保持有較大的過渡圓角半徑，以提高疲勞強度。

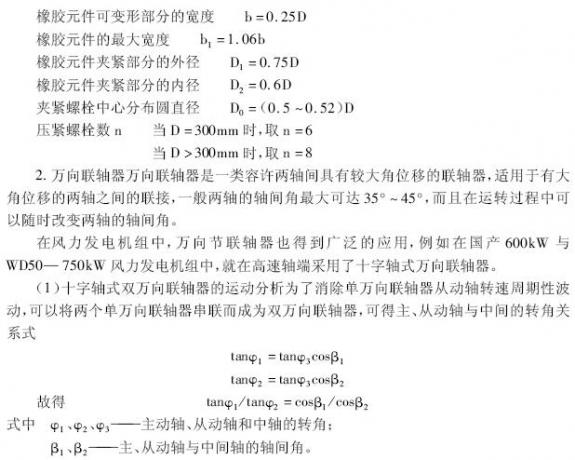

橡膠元件的材料有兩種，即橡膠和橡膠織物復合材料，前一種材料的彈性高，補償性能和緩沖減振效果好，后一種材料的承載能力大，當聯軸器的外徑大于300mm 時，一般都
用橡膠織物復合材料制成.
