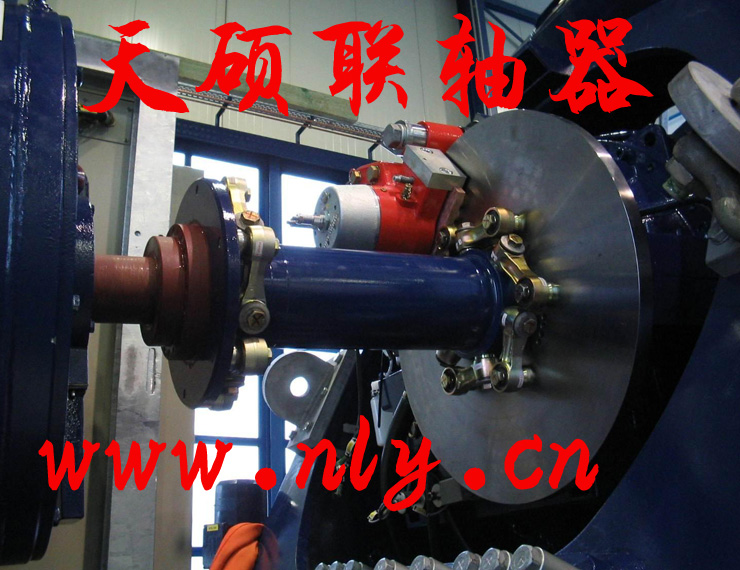

風力發電機中聯軸器的使用與安裝
齒輪箱和發電機用一個柔性軸連接，在WEC的操作期間，這個軸補償兩平行性偏差和角度誤差。為了減少傳動的振動，聯軸器需要有振動和阻尼。為了避免在偏差的情況下出現的扭轉振動，它的輪軸也必須是同步。
聯軸器必須有大于等于100M的阻抗，并且等承受2 kV的電壓。這將防止寄生電流通過聯軸器從發電機轉子流向齒輪軸/齒輪箱，這可能帶給齒輪箱極大的危害。

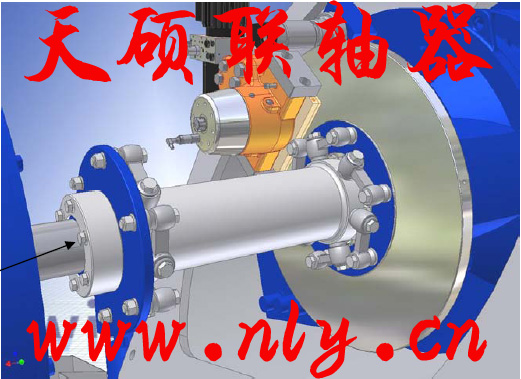

6.3 原理圖
風力發電機中聯軸器技術參數
運行速度 |
大約1000—2000rpm |
額定速度 |
1810rpm |
最大速度，短時 |
2100rpm |
電 阻 |
≥100 M |
耐電壓性 |
≥2kV |
額定功率下的轉矩（1500kw .el.，1810rpm） |
8300 Nm |
運行中的最大轉矩（1700kw .el.，1864rpm） |
9150 Nm |
傳遞的最小的轉矩 |
1200 Nm |
最大連續的軸向偏移 |
≥±7 mm |
最短時間的軸向偏移 |
≥±15 mm |
最短時間的軸向力 |
5000 N |
最大連續的軸向力 |
3000 N |
最大連續的徑向偏移 |
≥5 mm |
最短時間的徑向偏移 |
≥10 mm |
最大連續的角位移 |
≥0.5 ° |
最短時間的角位移 |
≥1.0 ° |
聯軸器的平衡性能 |
G6.3 TO [8] |
制動盤的平衡性能 |
G6.3 TO [8] |

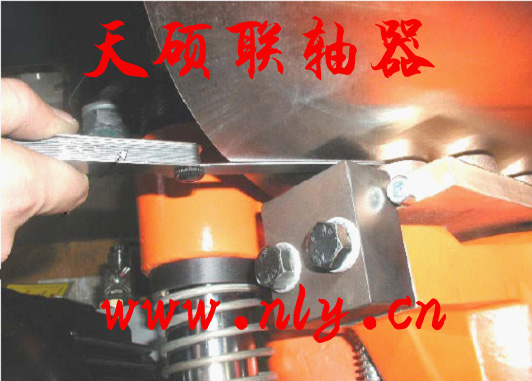

聯軸器的安裝

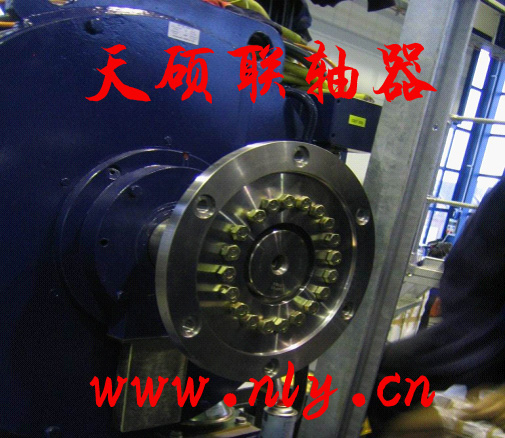

1將收縮盤（4）用吊車垂直吊起安裝在發電機軸上，調整收縮盤（4）在發電機軸上的位置，保證收縮盤（4）端面到剎車盤端面之間的距離為650 +2/+5mm。
2 開始使用100Nm的力矩緊固螺栓（33）三圈，然后每次增加50Nm的力矩再緊三圈。到終緊力矩為Ma=240Nm時，一直緊到螺栓不再轉動為止。
3 將聯軸器附帶的螺栓（M20×85）(M20×120)螺紋處用潤滑劑MoS2潤滑。
4 用螺栓（M20×85）將聯軸器連接體安裝到連接軸上。連接軸每端安裝6個連接體，注意連接體上標有“hub”標記的一端安裝到連接軸。
5 用吊帶將預先裝配好的聯軸器吊起，放在制動盤（2）和收縮盤（4）之間。
6使用螺栓(M20×120 10.9級)、螺母（M20 10級）、墊圈 （-10）將聯軸器安裝在制動盤（2）和收縮盤（4）上。
7使用Ma=490Nm力矩緊固螺栓(M20×120)。
8使用Ma=490Nm力矩緊固螺栓-M20×85)。在已緊固力矩后的螺栓頭部用記號筆做一標記。
重要提示：
對聯軸器進行任何維護和檢修，必須首先使風力發電機停止工作，各制動器處于制動狀態并將葉輪鎖鎖定。
如特殊情況，需在風力發電機處于工作狀態下進行維護和檢修時，必須確保有人守在緊急開關旁，可隨時按下開關，使系統剎車。
當處理具有刺激性或腐蝕性物質時，必須穿戴安全面具和手套。
|
