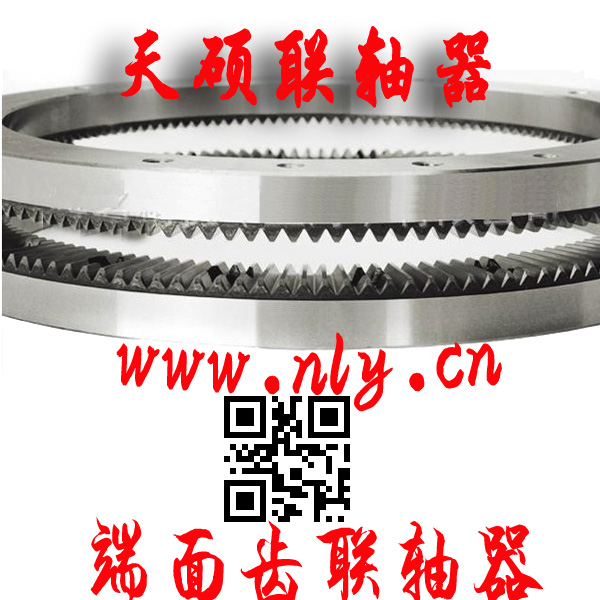

精密齒盤、端齒盤、鼠牙盤，端面齒盤是分度設備的關鍵部件，它能確保MCT、CNC車床轉塔刀架、等分轉臺等多工序自動數控機床和其它分度設備的運行精度。
1.標準型：為客戶提供多種標準型號（外徑：Φ50mm~~Φ800mm）和齒數（20~~360）的產品，可根據使用場所和用途的變化選擇不同外徑和齒數的產品。
2.硬度高，耐磨損：采用經過嚴格熱處理的鉻鉬鋼為材質的端面齒盤，具有耐磨損，使用壽命長的特點。
3.定位精度和重復定位精度高：確保±2.5秒的定位精度，±1秒的重復定位精度
4.超精密自定中心，嚙合精準：通過凸凹齒的嚙合，可實現精確的自動定中心，而且互換性佳。
5.可定制：接受客戶的特殊定制。
（一）體端面齒盤
結構簡單，便于作為標準部件用于分度裝置；兼容性強。
（二）三體端面齒盤
分度工作臺不必抬起，可用于重型加工，有效防止內部切屑進入工作臺。
直齒端齒盤（簡稱齒盤）的系列參數和互換性尺寸。
以齒盤的外徑作為主參數，齒盤的外徑系列如下：
100mm；110mm；125mm；140mm；160mm；180mm；200mm；220mm；250mm；280mm；320mm；360mm；400mm；450mm；500mm；560mm；630mm；710mm；800mm；1000mm；
齒盤的齒數系列如下：60；72；120；144；180；240；360和720。
| 序號 |
外徑D |
內徑d |
齒長F |
齒盤副 |
螺栓孔 |
錐銷孔d3 |
| max |
厚度H |
分布圓直徑D1 |
數量n |
直徑d1 |
沉孔直徑d2 |
沉孔深度b |
| 1 |
100 |
55 |
6 |
30 |
72 |
6 |
7 |
12 |
6 |
8 |
| 2 |
110 |
65 |
82 |
| 3 |
125 |
70 |
8 |
90 |
| 4 |
140 |
80 |
40 |
102 |
9 |
15 |
8 |
| 5 |
160 |
100 |
122 |
| 6 |
180 |
120 |
10 |
140 |
| 7 |
200 |
140 |
160 |
| 8 |
220 |
150 |
50 |
175 |
8 |
11 |
18 |
10 |
10 |
| 9 |
250 |
180 |
12 |
202 |
| 10 |
280 |
200 |
230 |
| 11 |
320 |
260 |
260 |
| 12 |
360 |
280 |
16 |
60 |
295 |
12 |
13.5 |
22 |
12 |
12 |
| 13 |
400 |
300 |
335 |
| 14 |
450 |
350 |
385 |
| 15 |
500 |
400 |
20 |
70 |
430 |
| 16 |
560 |
450 |
485 |
17.5 |
28 |
16 |
16 |
| 17 |
630 |
500 |
25 |
80 |
540 |
| 18 |
710 |
580 |
620 |
18 |
| 19 |
800 |
660 |
32 |
100 |
700 |
| 20 |
1000 |
850 |
120 |
890 |
| 注 |
|
|
|
|
|
|
|
| 1外徑D的公差為h9。 |
|
|
|
|
|
|
|
| 2內徑d的公差為H6。 |
|
|
|
|
|
|
|
| 3分布圓直徑D1的公差為±0.2。 |
|
|
|
