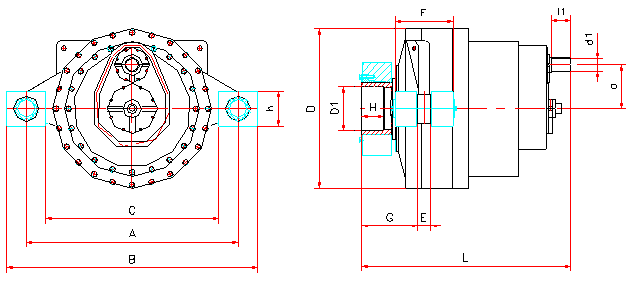

風力發電齒輪箱簡介 風力發電在我國正在蓬勃發展。西方有些國家的風力發電量已佔總發電量的50%-70%,這是一個取之不盡用之不竭的天然資源的新興產業，是一個沒有任何污染環保型綠色產業，其發展前景十分廣闊。 風電齒輪箱是風力發電動力傳遞的核心裝置，必需安全可靠，經久耐用，使用壽命15年以上。JLFD系列齒輪箱就是能滿足上述要求的齒輪箱。 星形聯軸器  詳細信息 鼓形齒式聯軸器  詳細信息 金屬膜片聯軸器  詳細信息 十字軸萬向聯軸器  詳細信息 梅花形彈性聯軸器  詳細信息 彈性柱銷齒式聯軸器  詳細信息 WH型滑塊連軸器  詳細信息 SL十字滑塊聯軸器  詳細信息 彈性套柱銷聯軸器  詳細信息 彈性套柱銷聯軸器  詳細信息 滾子鏈聯軸器  詳細信息 KC鏈輪聯軸器(現貨供應)  詳細信息 彈性柱銷聯軸器  詳細信息 夾殼聯軸器  詳細信息 L型聯軸器  詳細信息 HRC彈性聯軸器  詳細信息 脹緊聯結套、錐套  詳細信息 LAK鞍形塊彈性聯軸器  詳細信息 DL多角形橡膠聯軸器  詳細信息 橡膠輪胎聯軸器  詳細信息 小型十字軸萬向聯軸器  詳細信息 鼓形齒式聯軸器  詳細信息 蛇形彈簧聯軸器  詳細信息 夾緊式--十字滑塊聯軸器  詳細信息 平行聯軸器  詳細信息 螺紋聯軸器  詳細信息 波紋管聯軸器  詳細信息 編碼器聯軸器  詳細信息 彈簧螺旋鋼聯軸器  詳細信息 液力偶合器  詳細信息 超越離合器  詳細信息 軸承座  詳細信息 逆止器  詳細信息 制動器  詳細信息 水泵用聯軸器  詳細信息 金屬膜片聯軸器  詳細信息 鏈輪磨擦式安全聯軸器  詳細信息 凸緣聯軸器  詳細信息 芯型彈性聯軸器  詳細信息 制動輪  詳細信息 軸類加工  詳細信息 鏈輪、齒輪加工  詳細信息 磁性聯軸器  詳細信息 扭力限制器  詳細信息   該系列齒輪箱是在研究了國內外各種機型的基礎上,充分吸取了經驗和教訓,博采眾長,集思廣益,成功開發的全面系統的風力發電機齒輪箱,JLFD齒輪箱采用 三級增速,第一級為平行軸,第二、三級為行星傳動,按GL風能轉換系統認證規范和齒輪的DIN、ISO、GB相關標準執行,全部硬齒面，齒輪精度達五級 ISO1328以上,出廠前進行負荷試驗,各項技術性能指標達國內外最高水平.與國內外同類產品相比真承載能力提高了30%以上,并解決了過去該類齒輪箱 使用中出現的問題和不足。具有體積小、重量輕、傳遞能力大、使用壽命長的特點。 該系列產品在設計過程中,得到了有關專家的大力支持和充分的肯定,在此一并表示衷心地感謝。

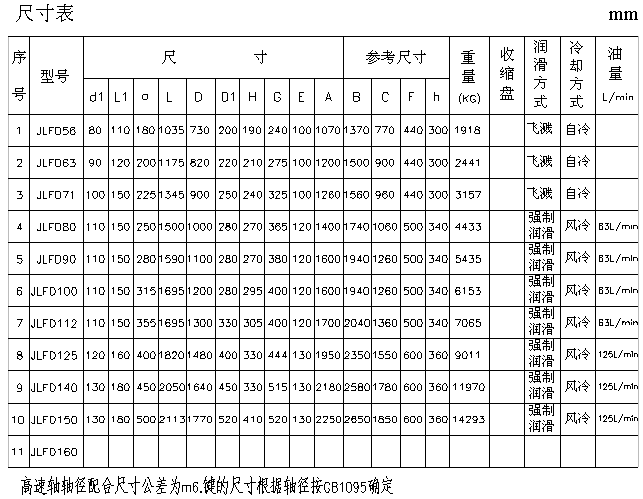

高速軸軸徑配合尺寸公差為m6,鍵的尺寸根據軸徑按GB1095確定

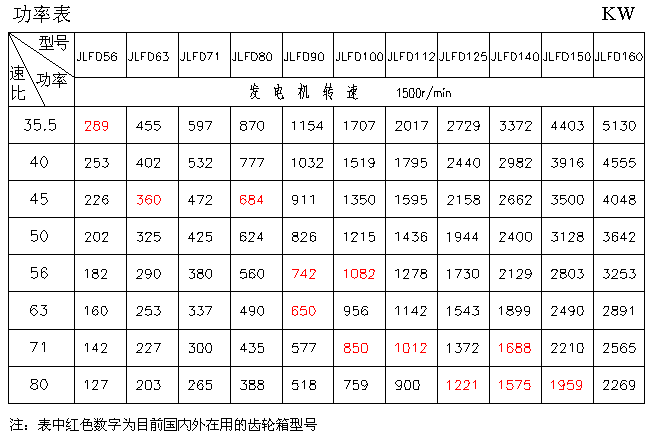

選型說明 齒輪箱的選用根據傳遞的功率，增速比，發電機轉速，按照功率表直接選出齒輪箱的型號即可。由于已經充分考慮了風電的特殊性和可靠性要求，所以在選型號時無需考慮使用系數，安全系數等。在轉速和速比不同時可用插入法計算。 超出表中功率的15%仍然是安全可靠的. 定貨時應注明齒輪箱的型號，發電機的功率，轉速和速比等要求外，還應明確供貨范圍。本公司另可提供低速軸收縮盤聯軸器，高速軸彈性聯軸器,稀油站；風力發 電機用偏航，變漿齒輪箱，內齒圈等。如有其他特殊訂貨要求，如特殊安裝型式，聯接型式等，或用于其他行業，其他用途，請您發出咨詢。

三爪聯軸器，水泵聯軸器膜片聯軸器結構
　　 膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。單膜片聯軸器和雙膜片聯軸器的不同之處是處理各種偏差能力的不同，鑒于其需要膜片能復雜的彎曲，所以單膜片聯軸器不太適應偏心。而雙膜片聯軸器可以同時曲向不同的方向，以此來補償偏心。
膜片聯軸器的特點
　　 膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之內是非常必要的。選擇適合的聯軸器是用好聯軸器的關鍵一步，在設計階段就得考慮選用什么類型的聯軸器了。 　　聯軸器與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普通，在我國已制訂機械行業標準，最近已修訂為新的行業標準：JB/T 9147-1999（代替ZB/T J19022-90） 聯軸器各轉矩間的關系。
膜片聯軸器的正確選擇
　　 膜片聯軸器的正確選擇： 　　1、 膜片聯軸器至少由一個膜片和兩個軸套組成。膜片被用銷釘緊固在軸套上一般不會松動或引起膜片和軸套之間的反沖。有一些生產 商提供兩個膜片的，也有提供三個膜片的，中間有一個或兩個剛性元件，兩邊再連在軸套上。 　　2、 膜片聯軸器這種特性有點像波紋管聯軸器，實際上聯軸器傳遞扭矩的方式都差不多。膜片本身很薄，所以當相對位移荷載產生時它 很容易彎曲，因此可以承受高達1.5度的偏差，同時在伺服系統中產生較低的軸承負荷。 　　3、 膜片聯軸器常用于伺服系統中，膜片具有很好的扭矩剛性，但稍遜于波紋管聯軸器。 　　4、 另一方面，膜片聯軸器非常精巧，如果在使用中誤用或沒有正確安裝則很容易損壞。所以保證偏差在聯軸器的正常運轉的承受范圍之 內是非常必要的。 　　5、根據軸徑調整型號： 　　初步選定的軸承聯軸器聯接尺寸，即軸孔直徑d和軸孔長度L，應符合主、從動端軸徑的要求，否則還要根據軸徑d調整聯軸器的規格。 　　主、從動端軸徑不相同是普通現象，當轉矩、轉速相同，主、從動端軸徑不相同時，應按大軸徑選擇聯軸器型號。新設計的傳動系統中， 應選擇符合GBT3852中規定的七種軸孔型式，推薦采用J1型軸孔型式，以提高通用性和互換性，軸孔長度按i軸承聯軸器產品標準的規定。
膜片聯軸器的應用
　　 廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統、汽輪機、活塞式動力機械傳動系統、履帶式車輛，以及發電機組高速、大功率機械傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。
