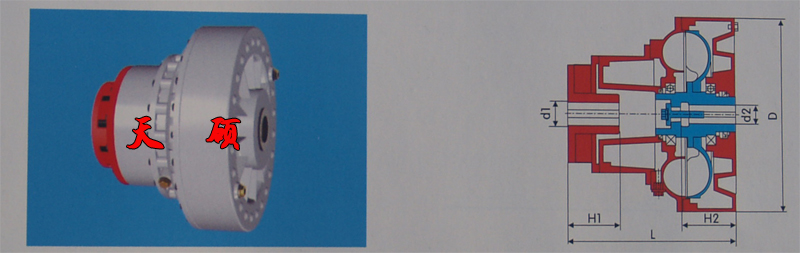

| 型號 |
Lmin |
D |
輸入端 |
輸出端 |
充油量 |
重量
(不包括油)
(Kg) |
最高轉速
(r/min) |
過載系數 |
| d1max |
H1max |
d2max |
H2max |
max |
min |
| YOXVS360 |
360 |
Φ420 |
Φ55 |
110 |
Φ55 |
110 |
8.8 |
4.4 |
55 |
1500 |
1.1～2.5 |
| YOXVS400 |
390 |
Φ480 |
Φ60 |
140 |
Φ60 |
150 |
13.5 |
6.7 |
73 |
1500 |
1.1～2.5 |
| YOXVS450 |
445 |
Φ530 |
Φ75 |
140 |
Φ70 |
140 |
19.5 |
9.7 |
80 |
1500 |
1.1～2.5 |
| YOXVS500 |
510 |
Φ590 |
Φ85 |
170 |
Φ85 |
145 |
26.8 |
13.4 |
123 |
1500 |
1.1～2.5 |
| YOXVS560 |
530 |
Φ650 |
Φ90 |
170 |
Φ100 |
180 |
34.2 |
17.1 |
161 |
1500 |
1.1～2.5 |
| YOXVS600 |
575 |
Φ695 |
Φ90 |
170 |
Φ100 |
180 |
43.6 |
21.8 |
183 |
1500 |
1.1～2.5 |
| YOXVS650 |
650 |
Φ740 |
Φ125 |
225 |
Φ130 |
200 |
62.4 |
31.2 |
239 |
1500 |
1.1～2.5 |
| YOXVS750 |
680 |
Φ842 |
Φ140 |
245 |
Φ150 |
240 |
88.4 |
44.2 |
363 |
1500 |
1.1～2.5 |
| YOXVS875 |
820 |
Φ978 |
Φ160 |
280 |
Φ160 |
265 |
145.6 |
72.8 |
520 |
1500 |
1.1～2.5 |
| YOXVS1000 |
845 |
Φ1120 |
Φ160 |
210 |
Φ160 |
280 |
192.4 |
96.2 |
564 |
1000 |
1.1～2.5 |
| YOXVS1150 |
960 |
Φ1295 |
Φ180 |
220 |
Φ180 |
300 |
264 |
132 |
980 |
750 |
1.1～2.5 |
| YOXVS1320 |
1075 |
Φ1485 |
Φ200 |
240 |
Φ200 |
350 |
388 |
194 |
1495 |
750 |
1.1～2.5 |
注：結構性能特點及選型注意事項：
●不僅加長了后輔室，而且增加了側輔室，使輔助腔的總?cè)萘拷频扔诠ぷ髑坏挠行莘e。
●超載時，工作液體由工作腔內向輔助腔流動，使工作腔內的充液量降至很低，故而傳遞力矩能力降低，過載保護能力增強。
●起動時，油液分流在后輔室和側輔室中，使工作腔內充油度降得很低，加之后輔室加長，后輔室向內工作腔充液時間加長，故而起動變得更“軟”。
●軸向尺寸較長，安裝時注意嚴格按規定找正。
●充液量比YOXV略有增加，原因是正常工作時，在離心力作用下側輔室腔內也存有一定容積的工作液體。 |
|
