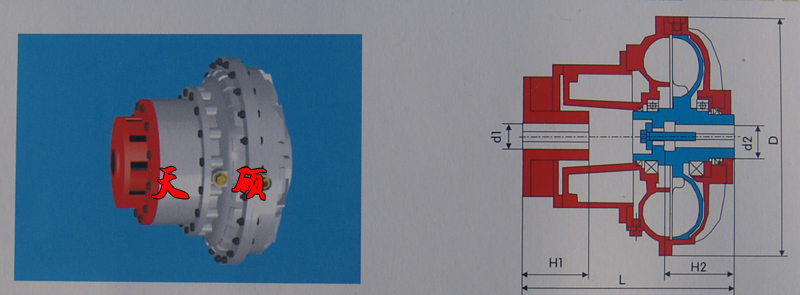

加長后輔室·限矩型液力偶合器
| 型號 |
Lmin |
D |
輸入端 |
輸出端 |
充油量 |
重量
(不包括油)
(Kg) |
最高轉速
(r/min) |
過載系數 |
| d1max |
H1max |
d2max |
H2max |
max |
min |
| YOXV360 |
360 |
Φ420 |
Φ55 |
110 |
Φ55 |
110 |
7.1 |
3.55 |
49 |
1500 |
1.2～2.35 |
| YOXV400 |
390 |
Φ480 |
Φ60 |
140 |
Φ60 |
150 |
9.3 |
4.65 |
65 |
1500 |
1.2～2.35 |
| YOXV450 |
445 |
Φ530 |
Φ75 |
140 |
Φ70 |
140 |
13 |
6.5 |
70 |
1500 |
1.2～2.35 |
| YOXV500 |
510 |
Φ590 |
Φ85 |
170 |
Φ85 |
145 |
19.2 |
9.6 |
105 |
1500 |
1.2～2.35 |
| YOXV560 |
530 |
Φ650 |
Φ90 |
170 |
Φ100 |
180 |
27 |
13.5 |
140 |
1500 |
1.2～2.35 |
| YOXV600 |
575 |
Φ695 |
Φ90 |
170 |
Φ100 |
180 |
36 |
18 |
160 |
1500 |
1.2～2.35 |
| YOXV650 |
650 |
Φ740 |
Φ125 |
225 |
Φ130 |
200 |
46 |
23 |
219 |
1500 |
1.2～2.35 |
| YOXV750 |
680 |
Φ842 |
Φ140 |
245 |
Φ150 |
240 |
68 |
34 |
332 |
1500 |
1.2～2.35 |
| YOXV875 |
820 |
Φ978 |
Φ160 |
280 |
Φ160 |
265 |
111 |
55.5 |
470 |
1500 |
1.2～2.35 |
| YOXV1000 |
845 |
Φ1125 |
Φ160 |
210 |
Φ160 |
280 |
144 |
72 |
600 |
1000 |
1.2～2.35 |
| YOXV1150 |
960 |
Φ1295 |
Φ180 |
220 |
Φ180 |
300 |
220 |
110 |
910 |
750 |
1.2～2.35 |
| YOXV1320 |
1075 |
Φ1485 |
Φ200 |
240 |
Φ200 |
350 |
328 |
164 |
1380 |
750 |
1.2～2.35 |
注：結構性能特點及選型注意事項：
●后輔室加長，容積增大，過載時工作腔向后輔室泄液的量增多，使工作腔內充液量大大降低，故而傳遞力矩能力降低，過載保護能力增強。
●后輔室加長，容積增大，貯液增多，使后輔室向工作腔充液的時間延長，從而延長了起動時間，降低了起動力矩，使起動變得更“軟”，更柔和。
●制動過載系數大于起動過載系數。
●特別要注意，雖加長了后輔室，增大了總充油度，但有效充油度卻增加不多，應按表中規定充液，如果充液過多，正常傳動時輔室充滿了液體，則就失去了超“軟”起動能力。 |
|
