網頁位置：首頁 >> 液力偶合器>>限矩型液力偶合器YOX

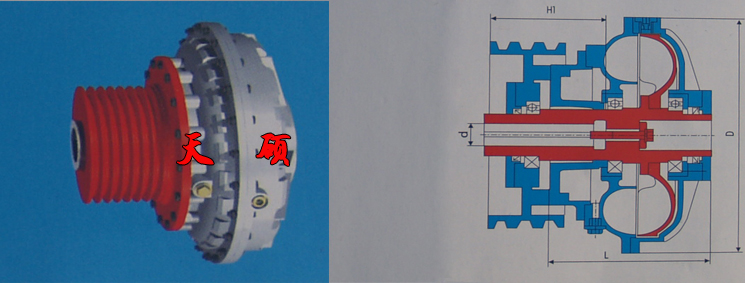

| 型號 |
Lmin |
D |
dmax |
充油量 |
最高轉速 |
重量
(參考)
(Kg) |
過載系數 |
| max |
min |
| YOXP200 |
115 |
Φ254 |
Φ28 |
0.8 |
0.4 |
1500 |
9.8 |
2～2.5 |
| YOXP220 |
153 |
Φ272 |
Φ28 |
1.28 |
0.64 |
1500 |
12 |
2～2.5 |
| YOXP250 |
158 |
Φ300 |
Φ38 |
1.8 |
0.9 |
1500 |
15 |
2～2.5 |
| YOXP280 |
148 |
Φ345 |
Φ38 |
2.8 |
1.4 |
1500 |
18 |
2～2.5 |
| YOXP320 |
178 |
Φ388 |
Φ48 |
5.2 |
2.6 |
1500 |
35 |
2～2.5 |
| YOXP340 |
152 |
Φ390 |
Φ48 |
5.8 |
2.9 |
1500 |
35 |
2～2.5 |
| YOXP360 |
202 |
Φ420 |
Φ55 |
7.1 |
3.55 |
1500 |
45 |
2～2.5 |
| YOXP380 |
195 |
Φ450 |
Φ60 |
8.4 |
4.2 |
1500 |
55 |
2～2.5 |
| YOXP400 |
223 |
Φ480 |
Φ60 |
9.3 |
4.6 |
1500 |
77 |
2～2.5 |
| YOXP420 |
232 |
Φ495 |
Φ60 |
12 |
6 |
1500 |
80 |
2～2.5 |
| YOXP450 |
249 |
Φ530 |
Φ70 |
13 |
6.5 |
1500 |
90 |
2～2.5 |
| YOXP500 |
318 |
Φ590 |
Φ85 |
19.2 |
9.6 |
1500 |
120 |
2～2.5 |
| YOXP560 |
257 |
Φ650 |
Φ100 |
30 |
15 |
1500 |
150 |
2～2.5 |
| YOXP600 |
378 |
Φ695 |
Φ100 |
36 |
18 |
1500 |
200 |
2～2.5 |
| YOXP650 |
381 |
Φ740 |
Φ130 |
46 |
23 |
1500 |
240 |
2～2.5 |
 |
 |
 |
 |
結構性能特點及選型注意事項
●輸出與輸入在同一端，用于平行傳動的機械設備上，一般偶合器吊裝在電機軸上。如圖1
●當工作機轉速高于電機轉速時，偶合器應吊裝在工作機主軸上。如圖2
●可以立式使用，也有吊式（圖3）與坐式（圖4）兩種,訂貨時必須注明。
●當偶合器和皮帶輪規格質量過大,懸臂過長受彎矩過大時,建議采用圖5的雙支承結構,或采用圖6所示的異端帶支承的結構。
●應使用拉緊螺栓將偶合器與電機軸緊固,防止偶合器從電機軸上脫落,用戶需要在電機軸上鉆鉸一個與拉緊螺栓相配的螺孔。如圖7
●皮帶輪內有軸承，定心性好，支承穩定可靠，但皮帶輪外徑不可以太小,否則安排不了軸承。
●各種性能參數與直接式限矩型偶合器基本相同。
●受V型帶傳動效率較低的影響,V帶輪偶合器的總效率最高，只能達η=0.92,為防止偶合器發熱,選型時應留功率額度。
●雙速電機驅動的V帶輪偶合器,主要按低速級的參數選型。
●輸出端可以是平皮帶輪,三角皮帶輪,鏈輪,齒輪,塔輪等多種結構。
●YOX
P※※※D型結構,輸出端帶聯接套筒,皮帶輪可換.大型皮帶輪或需要更換不同直徑皮帶輪時,用此結構。 |
|
