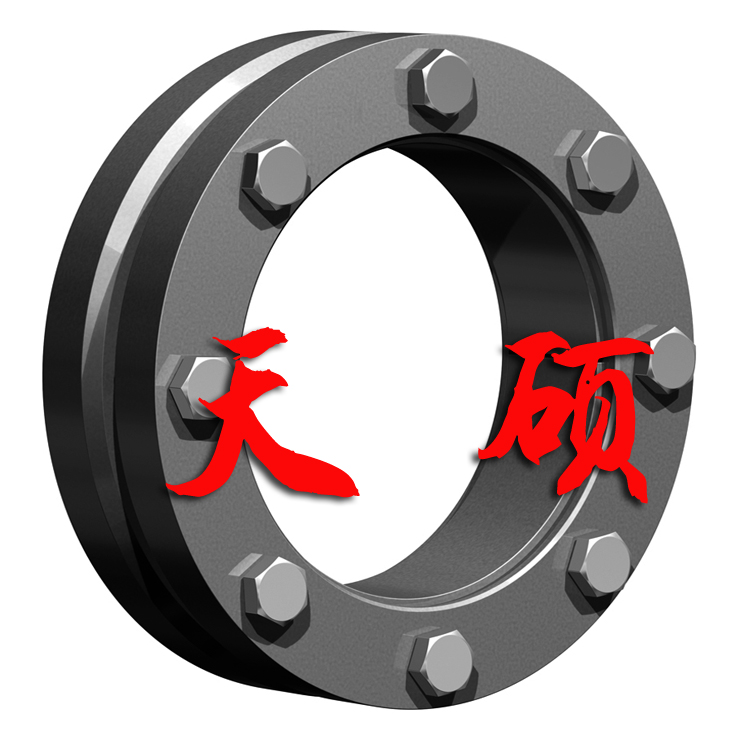

鎖緊盤SD51的基本尺寸和參數：

型號

基本尺寸

額定負荷

螺栓規格

擰緊力矩

重量

安裝相關尺寸

d

D

L

H

dw

扭矩

軸向力

A

e

mm

mm

mm

mm

mm

Nm

kN

Nm

kg

mm

mm

SD125-51

125

185

39

52

95
100
105

11.5
13
14.5

242
260
276

M10×40

58

6

158

6

SD140-51

140

220

39

52

110
120
125

16
20
22

291
330
352

M10×40

58

8

175

6

SD155-51

155

234

39

52

130
135
140

25
28.8
32.5

385
427
464

M10×40

58

10

192

6

SD165-51

165

260

46

62

135
140
145

32
35.5
39

474
507
538

M12×50

100

14

210

8

SD175-51

175

275

46

62

145
150
155

39
43
47

538
573
606

M12×50

100

16

220

8

SD185-51

185

295

46

62

155
160
165

49
53
57

632
662
691

M12×50

100

20

225

8

SD195-51

195

315

56

72

165
170
175

66
71
76

800
835
869

M12×55

100

27

237

8

SD220-51

220

345

66

84

180
190
200

88
101
114

978
1063
1140

M16×65

240

35

265

9

SD240-51

240

370

66

84

200
210
215

120
134
141

1200
1276
1312

M16×65

240

44

290

9

SD260-51

260

395

72

92

220
230
235

144
159
167

1309
1383
1421

M16×70

240

48

310

9

SD280-51

280

425

84

104

230
240
250

170
190
210

1478
1583
1680

M16×75

240

60

333

10

SD300-51

300

460

84

104

250
260
270

213
234
255

1704
1800
1889

M16×75

240

75

358

10

SD320-51

320

495

84

106

270
280
290

264
285
301

1995
2036
2076

M16×80

240

84

378

11

SD340-51

340

535

84

106

290
300
305

318
345
359

2193
2300
2354

M16×80

240

100

402

11

SD360-51

360

555

100

122

300
310
320

382
410
438

2547
2645
2738

M20×90

470

125

423

11

SD390-51

390

595

112

136

330
340
350

510
543
576

3091
3194
3291

M20×100

470

156

452

12

SD420-51

420

630

120

144

350
360
370

590
630
670

3371
3500
3620

M20×100

470

185

485

12

SD460-51

460

685

132

158

390
400
410

770
860
950

3949
4300
4634

M20×110

470

235

527

13

SD500-51

500

750

152

178

420
430
440

1025
1125
1225

4881
5233
5568

M20×120

470

320

572

13
