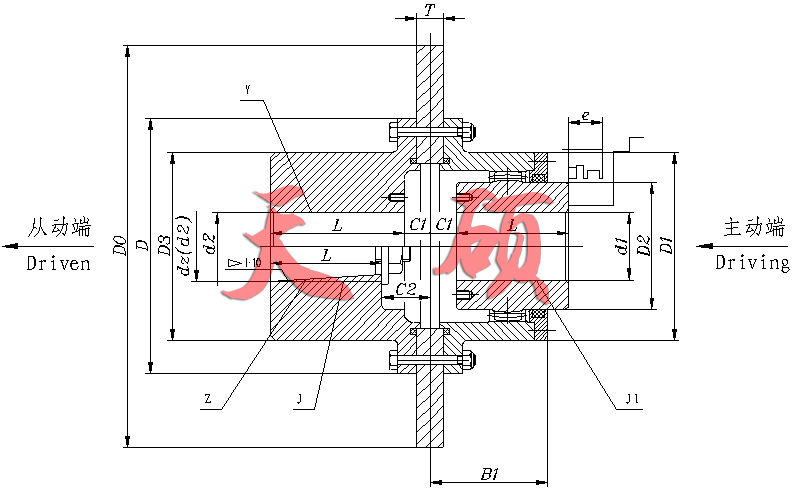

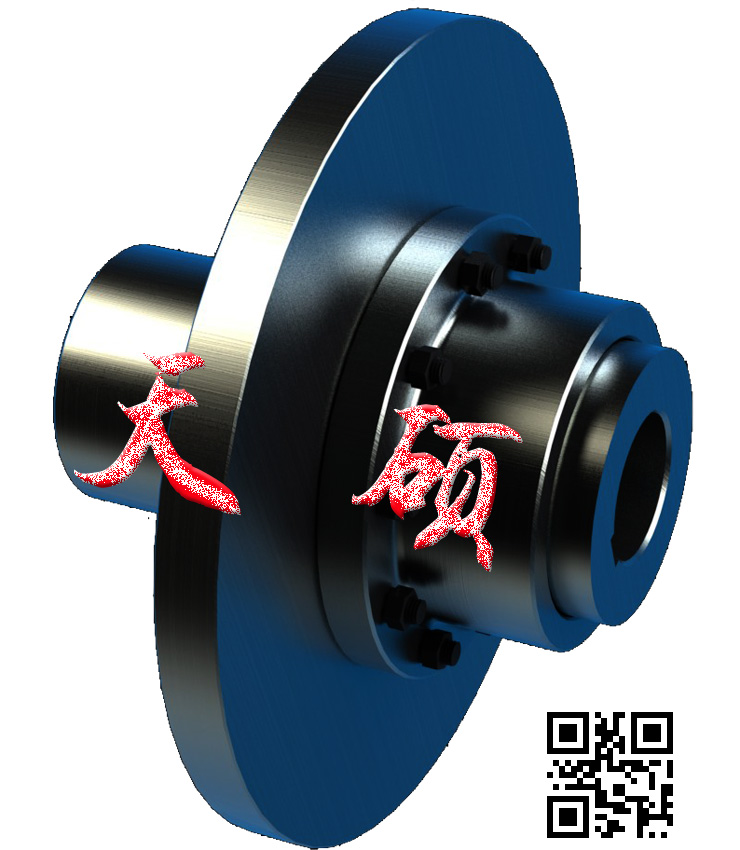

PGCLZ型接中間軸帶制動盤鼓形齒式聯軸器,內齒圈較寬,能補償較大的軸線偏移,適用于與盤式制動器配套的場合,允許正、反方向回轉。其結構型式見下圖,基本參數和主要尺寸見下表。
一般情況下,PGCLZ型聯軸器應與GICLZ型聯軸器配對使用,外齒軸套端與中間軸聯接,兩端半聯軸器則分別與工作機軸和動力機軸聯接。由于制動盤與半聯軸器連接在一起,制動盤的重量以及工作制動負荷與振動完全由半聯軸器承受,改善了制動時鼓形齒的嚙合性能,因此適用于重載場合,傳遞公稱轉矩為630~112000
N·m。
為增強潤滑密封效果、減少零件數量,提高運行可靠性,特別建議:PGCLZ型帶制動盤鼓形齒式聯軸器選用密封端蓋與內齒圈作成一體的整體結構型式。 |
