標準編號：JB/T 7849-1995已經被JB/T 7849-2007替代，標準所規定的聯軸器適用于聯接兩同軸線的傳動軸，具有一定的徑向、軸向、角向位移補償量和減震、緩沖性能，工作溫度為-35~+80℃，傳遞公稱轉矩為1250~355000N·m。
徑向彈性柱銷聯軸器是利用若干徑向分布的非金屬?gòu)椥圆牧现瞥傻闹N,置于兩半聯軸器徑向凸緣孔中,兩半聯軸器通過柱銷傳遞轉矩,具有一般彈性聯軸器共同的減振和補償性能,更換彈性件不用移動被連接的兩軸,比較方便,承載能力高,可靠性好。適用于礦山、冶金、起重運輸?shù)刃袠I(yè)。 |
|
|
| |
|
| |

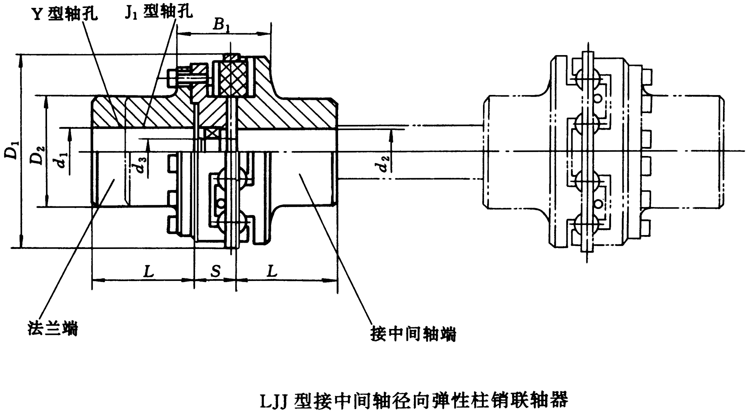

LJJ型徑向彈性柱銷聯軸器基本參數和主要尺寸(JB/T7849-95)
LJJ型接中間軸徑向彈性柱銷聯軸器基本參數和主要尺寸（JB/T7849-95）/mm
型號 |
公稱轉
矩Tn/
N·m |
許用轉
速[n]/
r·min-1 |
軸孔直徑
d1、d2 |
軸孔長度 |
D1 |
D2 |
d3 |
S |
B1 |
轉動慣
量I/
kg·m2 |
質量
m/kg |
Y型 |
J1型 |
L |
LJJ1 |
1250 |
5000 |
25、28 |
62 |
44 |
150 |
75 |
25 |
44 |
98 |
0.03 |
13.5 |
30、32、35、38 |
82 |
60 |
40、42、45、48 |
112 |
84 |
LJJ2 |
2000 |
4400 |
30、32、35、38 |
82 |
60 |
178 |
85 |
102 |
0.058 |
21 |
40、42、45、48、50、55、56 |
112 |
84 |
LJJ3 |
3156 |
4000 |
30、32、35、38 |
82 |
60 |
200 |
100 |
50 |
111 |
0.1 |
26 |
40、42、45、48、50、55、56 |
112 |
84 |
60、63、65 |
142 |
107 |
LJJ4 |
4500 |
3500 |
30、32、35、38 |
82 |
60 |
224 |
120 |
115 |
0.186 |
35 |
40、42、45、48、50、55、56 |
112 |
84 |
60、63、65、70、71、75 |
142 |
107 |
LJJ5 |
6300 |
3000 |
40、42、45、48、50、55、56 |
112 |
84 |
265 |
140 |
35 |
58 |
132 |
0.38 |
58 |
60、63、65、70、71、75 |
142 |
107 |
80、85、90、95 |
172 |
132 |
LJJ6 |
12500 |
2600 |
50、55、56 |
112 |
84 |
320 |
170 |
59 |
136 |
0.95 |
89 |
60、63、65、70、71、75 |
142 |
107 |
80、85、90、95 |
172 |
132 |
100、110 |
212 |
167 |
LJJ7 |
20000 |
2500 |
60、63、65、70、71、75 |
142 |
107 |
380 |
190 |
66 |
154 |
2.11 |
140 |
80、85、90、95 |
172 |
132 |
100、110、120 |
212 |
167 |
LJJ8 |
31500 |
2300 |
70、71、75 |
142 |
107 |
420 |
220 |
69 |
162 |
3.46 |
188 |
80、85、90、95 |
172 |
132 |
100、110、120、125 |
212 |
167 |
130、140 |
252 |
202 |
LJJ9 |
45000 |
2100 |
80、85、90、95 |
172 |
132 |
470 |
250 |
70 |
69 |
168 |
6 |
264 |
100、110、120、125 |
212 |
167 |
130、140、150 |
252 |
202 |
160 |
302 |
242 |
LJJ10 |
63000 |
1900 |
90、95 |
172 |
132 |
530 |
280 |
81 |
193 |
11 |
365 |
100、110、120、125 |
212 |
167 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
LJJ11 |
80000 |
1800 |
90、95 |
172 |
132 |
580 |
15 |
432 |
100、110、120、125 |
212 |
167 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
LJJ12 |
100000 |
1700 |
110、120、125 |
212 |
167 |
630 |
310 |
86 |
197 |
22 |
545 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
190、200 |
352 |
202 |
LJJ13 |
125000 |
1600 |
110、120、125 |
212 |
167 |
680 |
340 |
98 |
226 |
32 |
647 |
130、140、150 |
252 |
202 |
160、170、180 |
302 |
242 |
190、200、220 |
352 |
282 |
LJJ14 |
160000 |
1500 |
130、140、150 |
252 |
202 |
740 |
370 |
125 |
100 |
232 |
47 |
891 |
160、170、180 |
302 |
242 |
190、200、220 |
352 |
282 |
240 |
410 |
330 |
LJJ15 |
250000 |
1400 |
150 |
252 |
202 |
840 |
400 |
102 |
236 |
80 |
1177 |
160、170、180 |
302 |
242 |
190、200、220 |
352 |
282 |
240、250、260 |
410 |
330 |
LJJ16 |
355000 |
1200 |
160、170、180 |
302 |
242 |
940 |
104 |
247 |
128 |
1449 |
190、200、220 |
352 |
282 |
240、250、260 |
410 |
330 |
注：1.表中轉動慣量和質量均是按聯軸器最大實體計算的近似值。
2.用戶在設計中間軸時，與軸承孔d3配合的軸徑公差選用間隙配合。
|
|
