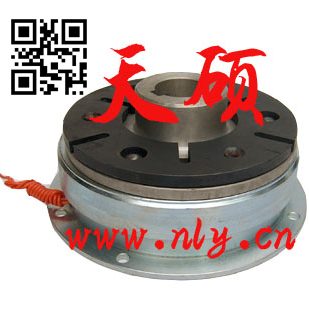

DDL10 系列 單片電磁制動器
DDL10系列單片電磁離合器只有一對摩擦付，它具有結構簡單，安裝方便，工作頻率高，動作靈敏，無空載力矩，噪聲低等特點，廣泛應用于印刷，造紙，包裝，醫療，建筑，紡織，船舶，辦公機械，計算機外圍設備，儀表，通訊等機械傳動系統中完成離合、換向、變速、制動、定位等功能。
離合器在下列條件下能可靠的工作：
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。
3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。
5.離合器安裝地點的海拔不超過2000米。
安裝示意圖
規格
Size |
D1
|
D2
|
D3
|
D4
|
D5
|
D6
|
D7
|
D8
|
L1
|
L2
|
L3
|
L4
|
L5
|
M1
|
M2
|
M3
|
J
|
B
|
1 |
85 |
80 |
60 |
41.5 |
28.5 |
42 |
90 |
100 |
31 |
51 |
60 |
16 |
25 |
24 |
20 |
29 |
4.3 |
1.7 |
2 |
106 |
100 |
76 |
51.5 |
40 |
52 |
112 |
125 |
36 |
61 |
71 |
20 |
30 |
27 |
25 |
35 |
5 |
2.2 |
4 |
133 |
125 |
95 |
61.5 |
45 |
62 |
137 |
150 |
40.5 |
70.5 |
86.5 |
24 |
40 |
30 |
30 |
46 |
5.5 |
2.2 |
8 |
169 |
160 |
120 |
79.5 |
62 |
80 |
175 |
190 |
46.5 |
84.5 |
103.5 |
31 |
50 |
34 |
38 |
57 |
6 |
2.7 |
16 |
212.5 |
200 |
158 |
100 |
78 |
100 |
215 |
230 |
55.5 |
97.5 |
124.5 |
33 |
60 |
40 |
42 |
69 |
7 |
2.7 |
25 |
253 |
241 |
185.5 |
120 |
90 |
120 |
260 |
280 |
62.5 |
112.5 |
139.5 |
38 |
65 |
45 |
50 |
77 |
8 |
3.2 |
規格
Size |
V1
|
V2
|
V3
|
Y
|
X
|
K
|
E
|
T
|
t
|
G
|
O
|
N
|
S
|
U
|
W
|
m
|
ф |
h
|
e
|
δ
|
1 |
4.1 |
8 |
7.5 |
5.5 |
2.8 |
2.5 |
31 |
8 |
M5 |
45 |
15 |
2 |
37 |
42-0.10 |
5 |
3-M4深6 |
15 |
17.30+0.1 |
5 |
0.2 |
2 |
5.1 |
10.5 |
9 |
6.5 |
3.8 |
3 |
41 |
10 |
M5 |
55 |
20 |
3 |
47 |
51.5-0.10 |
6 |
4-M4深8 |
20 |
22.80+0.1 |
6 |
0.2 |
4 |
6.1 |
12 |
11 |
6.5 |
5 |
3.5 |
49 |
12 |
M6 |
64 |
30 |
3 |
52 |
60-0.20 |
8 |
4-M4深8 |
25 |
28.30+0.2 |
8 |
O.3 |
8 |
8.1 |
15 |
14 |
9 |
6 |
4 |
65 |
15 |
M8 |
75 |
35 |
3 |
62 |
71-0.20 |
8 |
6-M5深8 |
30 |
33.30+0.2 |
8 |
0.3 |
16 |
10.2 |
20 |
18.5 |
9 |
8 |
5 |
83 |
16 |
M8 |
100 |
45 |
4 |
84 |
94.5-0.20 |
14 |
6-M6深12 |
45 |
48.80+0.2 |
14 |
0.5 |
25 |
10.2 |
20 |
18.5 |
11 |
8 |
6 |
100 |
18 |
M10 |
110 |
50 |
6 |
100 |
104-0.20 |
16 |
6-M6深12 |
55 |
59.30+0.2 |
16 |
0.5 |
|
