特性及應用：
CK-D及B200系列為無內環無軸承支撐的契塊式單向離合器。徑向尺寸與標準軸承尺寸相同。使用時需配合軸承安裝，以保證軸和離合器外環的同心度，承受軸向與徑向負載。使用時需加注潤滑脂。其中CK-D為公制系列，B-200為英制系列。

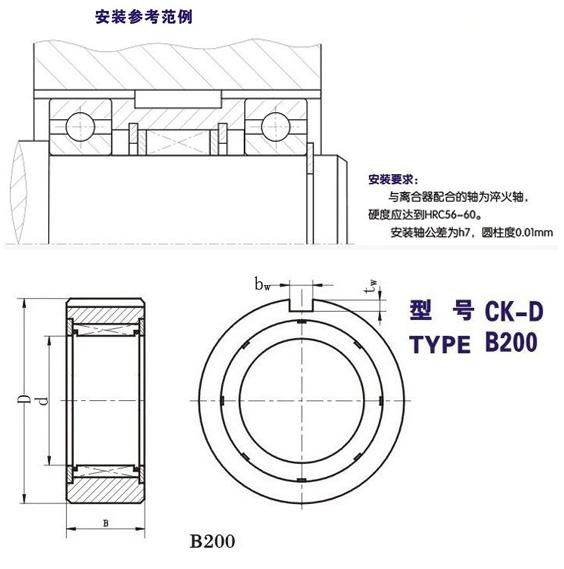

外環與機壁用鍵槽方式安裝。契塊直接與安裝軸承配合，安裝軸公差h7，圓柱度0.01mm，硬度HRC56～60。
該系列常用于包裝機、制袋機、瓦楞紙生產線、減速機、提升機等機械設備上。
sub{font-size:8px;} sup{font-size:8px; margin-left:-24px;} .STYLE1 {color: #FFFFFF} table tr td p{ text-align:center}
型號 |
額定扭矩〔N·m〕 |
超越極限轉速〔r/min〕 |
外形尺寸〔mm〕 |
選配軸承
08/7276-1994 |
重量
WEIGHT
〔kg〕 |
內環 |
外環 |
D
〔h7〕 |
d
〔H7〕 |
B |
bn× tn |
CK-D1740 |
33 |
1680 |
425 |
40 |
17 |
25 |
4×2.5 |
6203 |
0.18 |
CK-D2047 |
50 |
1680 |
425 |
47 |
20 |
25 |
5×3.0 |
6204 |
0.25 |
CK-D2552 |
84 |
1260 |
340 |
52 |
25 |
25 |
5×3.0 |
6205 |
0.28 |
CK-D3062 |
200 |
1260 |
300 |
62 |
30 |
28 |
8×4.0 |
6206 |
0.45 |
CK-D3572 |
318 |
1260 |
225 |
72 |
35 |
28 |
8×4.0 |
6207 |
0.60 |
CK-D4080 |
470 |
1260 |
170 |
80 |
40 |
32 |
10×5 |
6208 |
0.84 |
CK-D4580 |
470 |
1260 |
170 |
80 |
45 |
32 |
8×4.0 |
6208 |
0.80 |
CK-D4585 |
470 |
1260 |
170 |
85 |
45 |
32 |
10×5 |
6209 |
0.91 |
CK-D5090 |
670 |
840 |
170 |
90 |
50 |
32 |
10×5 |
6210 |
0.98 |
CK-D55100 |
820 |
840 |
140 |
100 |
55 |
38 |
10×5 |
6211 |
1.49 |
CK-D60110 |
1050 |
840 |
128 |
110 |
60 |
42 |
10×5 |
6212 |
1.95 |
CK-D65120 |
1050 |
840 |
128 |
120 |
65 |
42 |
10×5 |
6213 |
2.33 |
CK-1)70125 |
1188 |
700 |
128 |
125 |
70 |
42 |
12×5 |
6214 |
2.45 |
B203 |
33 |
2040 |
500 |
 |
16.510 |
25 |
4×2.5 |
6203 |
0.23 |
B204 |
50 |
2040 |
500 |
 |
18.796 |
25 |
5×3.0 |
6204 |
0.34 |
B205 |
84 |
1530 |
400 |
 |
23.622 |
25 |
5×3.0 |
6205 |
0.45 |
B206 |
200 |
1530 |
350 |
 |
32.766 |
28 |
7×4.0 |
6206 |
0.68 |
B207 |
318 |
1360 |
300 |
 |
42.088 |
28 |
7×4.0 |
6207 |
0.80 |
B208 |
470 |
1360 |
200 |
 |
46.761 |
32 |
10×4.5 |
6208 |
0.91 |
B209 |
470 |
1360 |
200 |
 |
46.761 |
32 |
10×4.5 |
6209 |
0.95 |
B210 |
670 |
1020 |
200 |
 |
56.109 |
32 |
10×4.5 |
6210 |
1.00 |
B211 |
670 |
1020 |
200 |
 |
56.109 |
32 |
10×4.5 |
6211 |
1.40 |
B212 |
1050 |
1000 |
180 |
 |
70.029 |
42 |
10×4.5 |
6212 |
1.80 |
B213 |
1050 |
1000 |
180 |
 |
70.029 |
42 |
10×4.5 |
6213 |
2.30 |
B214 |
1188 |
860 |
180 |
 |
79.356 |
42 |
12×4.5 |
6214 |
2.40 |
