特性及應用：
CK-C系列為無軸承支撐的楔塊式單向離合器。徑向尺寸與標準軸承尺寸相同。使用時需配合軸承安裝， 以承受軸向負載與徑向負載。出廠時已加注潤滑脂。

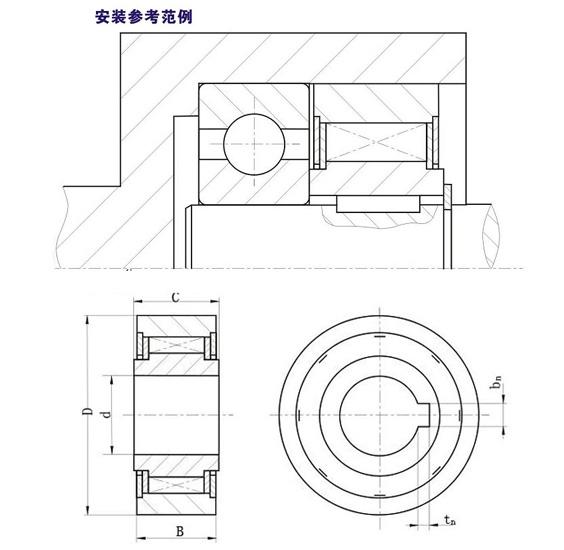

標準安裝方式為CK-C型號與軸承同軸并列，相同的公差要求。內環與軸用鍵聯結，外環尺寸公差為n6 須與公差為K7的機壁過盈配合，但機壁的剛度要足夠。
該系列常用于包裝、印刷、食品、醫療、紡織、化工等機械設備上。
型號 |
額定扭矩〔N.m〕 |
超越極限轉速
〔r/min〕 |
外形尺寸〔mm〕 |
選配軸承
GB/T276-1994 |
重量
〔kg〕 |
外環尺寸 |
內環尺寸 |
內環 |
外環 |
D
〔h7〕 |
B |
d
〔H7〕 |
C |
bn×tn |
CK-C2052 |
50 |
1100 |
420 |
52 |
15 |
20 |
15 |
4×1.8 |
6304 |
0.20 |
CK-C2562 |
80 |
1000 |
400 |
62 |
15 |
25 |
15 |
4×1.8 |
6305 |
0.21 |
CK-C3062 |
95 |
1000 |
400 |
62 |
15 |
30 |
15 |
4×1.8 |
6206 |
0.25 |
CK-C3572 |
132 |
1000 |
400 |
72 |
15 |
35 |
15 |
5×2.3 |
6207 |
0.37 |
CK-C4080 |
300 |
1000 |
400 |
80 |
22 |
40 |
22 |
6×2.8 |
6208 |
0.48 |
CK-C4585 |
358 |
800 |
300 |
85 |
22 |
45 |
22 |
6×2.8 |
6209 |
0.52 |
CK-C5090 |
430 |
800 |
300 |
90 |
22 |
50 |
22 |
10×3.3 |
6210 |
0.56 |
CK-C-55100 |
480 |
700 |
250 |
100 |
22 |
55 |
22 |
10×3.3 |
6211 |
0.72 |
CK-C60110 |
530 |
600 |
200 |
110 |
22 |
60 |
22 |
10×3.3 |
6212 |
0.85 |
CK-C70125 |
712 |
600 |
200 |
125 |
22 |
70 |
22 |
12×3.3 |
6214 |
1.07 |
CK-C80140 |
1184 |
500 |
150 |
140 |
26 |
80 |
26 |
12×3.3 |
6216 |
1.57 |
CK-C90160 |
1560 |
500 |
150 |
160 |
26 |
90 |
26 |
12×3.3 |
6218 |
2.09 |
CK-C3072 |
132 |
1000 |
400 |
72 |
16 |
30 |
16 |
8×2.3 |
6306 |
0.41 |
CK-C4090 |
695 |
800 |
300 |
90 |
30 |
40 |
30 |
6×2.8 |
6308 |
0.49 |
CK-C4285 |
358 |
800 |
300 |
85 |
22 |
42 |
22 |
10×3.3 |
6209 |
0.51 |
CK-C65120 |
600 |
600 |
200 |
120 |
22 |
65 |
22 |
12×3.3 |
6213 |
0.95 |
