特性及應用：
CK-B系列為無軸承支撐外環兩端面帶鍵槽的楔塊式單向離合器。徑向尺寸與標準軸承尺寸相同。使用 時需配合軸承安裝，以承受軸向負載與徑向負載。出廠時已加注潤滑脂。

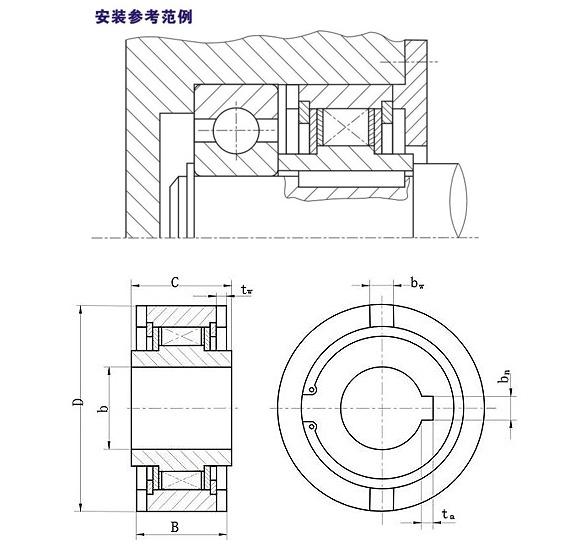

標準安裝方式為已型號與軸承同軸并排，相同的公差要求。內環與軸用鍵聯結，外環尺寸公差為 h7與公差為H7的機壁配合，外環兩側端面鍵用于固定外環與機壁以傳遞扭矩。
該系列常用于包裝、印刷、食品、醫療、紡織、化工等機械設備上。
型號 |
額定扭矩
〔N·m〕 |
超越極限轉速
〔r/min〕 |
外形尺寸〔mm〕 |
選配軸承
GB/T276-1994 |
重量〔kg〕 |
外環尺寸 |
內環尺寸 |
內環 |
外環 |
D
〔h7〕 |
B |
bw× tw |
d
〔H7〕 |
C |
bn×tn |
CK-B1042 |
54 |
1500 |
500 |
42 |
23 |
8×1.5 |
10 |
24 |
3×1.4 |
6302 |
0.12 |
CK-B1542 |
54 |
1500 |
500 |
42 |
23 |
8×1.5 |
15 |
24 |
3×1.4 |
6302 |
0.17 |
CK-B1747 |
72 |
1500 |
500 |
47 |
23 |
8×1.5 |
17 |
24 |
3×1.4 |
6303 |
0.21 |
CK-B2052 |
95 |
1200 |
450 |
52 |
23 |
8×1.5 |
20 |
24 |
4×1.8 |
6304 |
0.25 |
CK-B2562 |
145 |
1200 |
450 |
62 |
23 |
8×1.5 |
25 |
24 |
4×1.8 |
6305 |
0.35 |
CK-B3062 |
166 |
1000 |
400 |
62 |
23 |
8×1.5 |
30 |
24 |
4×1.8 |
6206 |
0.32 |
CK-B3572 |
232 |
1000 |
400 |
72 |
23 |
8×1.5 |
35 |
24 |
5×2.3 |
6207 |
0.43 |
CK-B4080 |
388 |
1000 |
400 |
80 |
31 |
12×3.5 |
40 |
32 |
6×2.8 |
6208 |
0.71 |
CK-B4585 |
462 |
800 |
300 |
85 |
31 |
12×3.5 |
45 |
32 |
6×2.8 |
6209 |
0.77 |
CK-B5090 |
504 |
800 |
300 |
90 |
31 |
12×3.5 |
50 |
32 |
10×3.3 |
6210 |
0.83 |
CK-B55100 |
600 |
700 |
250 |
100 |
31 |
12×3.5 |
55 |
32 |
10×3.3 |
6211 |
1.02 |
CK-B60110 |
680 |
600 |
200 |
110 |
31 |
12×3.5 |
60 |
32 |
10×3.3 |
6212 |
1.26 |
CK-B70125 |
1220 |
600 |
200 |
125 |
38 |
12×3.5 |
70 |
39 |
12×3.3 |
6214 |
1.94 |
CK-B80140 |
1580 |
500 |
150 |
140 |
38 |
12×3.5 |
80 |
39 |
12×3.3 |
6216 |
2.39 |
CK-B90160 |
2080 |
500 |
150 |
160 |
38 |
12×3.5 |
90 |
39 |
12×3.3 |
6218 |
3.17 |
CK-B3072 |
232 |
1000 |
400 |
72 |
27 |
8×2.0 |
30 |
27 |
8×2.0 |
6306 |
0.42 |
CK-B3580 |
388 |
1000 |
400 |
80 |
31 |
12×2.5 |
35 |
31 |
10×2.6 |
6307 |
0.75 |
CK-B3585 |
462 |
800 |
300 |
85 |
31 |
10×2.3 |
35 |
31 |
|
6209 |
0.76 |
CK-B4090 |
504 |
800 |
300 |
90 |
32 |
12×3.5 |
40 |
33 |
6×2.8 |
6308 |
0.92 |
CK-B45100 |
600 |
700 |
250 |
100 |
36 |
14×4.5 |
45 |
36 |
14×2.2 |
6309 |
0.89 |
