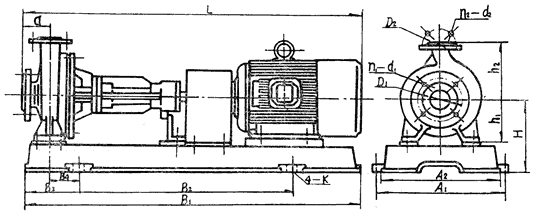

RY型熱油泵為單級懸臂式結構分為腳支撐和中心支撐，泵的進口為軸向吸入，出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上。整個機組無需加冷系統。
主要由殼體、轉子、軸承、密封等部分組成，采用填料密封結構，附加耐溫油封，起輔助密封的作用。泵與電動機采用三爪型彈性聯軸器聯接。
該泵從設計上改變了傳統的熱油泵結構，采用自然散熱的冷卻方式，減少了泵的體積，使結構簡單，節約運行費用，安全可靠。

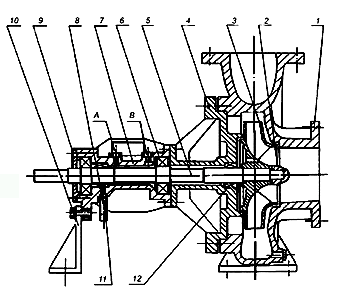

1、泵體
2、葉輪螺母
3、葉輪
4、泵蓋
5、泵軸
6、軸承
7、軸承體
8、導油管
9、軸承壓蓋
10、支架
11、油封
12、填料

型號

流量

m3/h

揚程

m

轉速

r/min

功率KW

效率

%

2900
