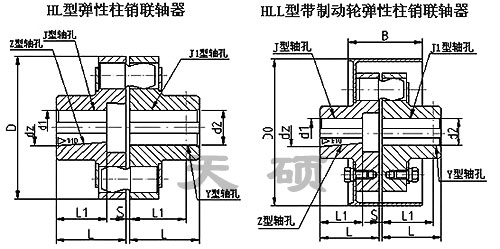

HL型-彈性柱銷聯軸器基本參數和主要尺寸
型號 |
公稱扭矩 Tn(N.m) |
許用轉速 [n]r/min |
軸孔直徑 d 1 d 2 d z |
軸孔配合長度 |
D |
S |
轉動慣量 Kg.m 2 |
重量 Kg |
||||
Y型 |
Z、J 1 、 Z型 |
|||||||||||
L |
L 1 |
L |
||||||||||
鐵 |
鐵 |
鋼 |
鐵 |
|||||||||
HL1 |
160 |
7100 |
12 14 |
12 14 |
32 |
27 |
32 |
90 |
2.5 |
0.0064 |
2 |
|
16 18 |
16 18 |
42 |
30 |
42 |
||||||||
19 |
19 |
|||||||||||
20 22 |
20 22 |
52 |
38 |
52 |
||||||||
24 |
||||||||||||
HL2 |
315 |
5600 |
20 22 |
20 22 |
52 |
38 |
52 |
120 |
2.5 |
0.253 |
5 |
|
24 |
24 |
|||||||||||
25 28 |
25 28 |
62 |
44 |
62 |
||||||||
30 32 |
30 32 |
82 |
60 |
82 |
||||||||
35 |
||||||||||||
HL3 |
630 |
5000 |
30 32 |
30 32 |
82 |
60 |
82 |
160 |
2.5 |
0.6 |
8 |
|
35 38 |
35 38 |
|||||||||||
40 42 |
40 42 |
112 |
84 |
112 |
||||||||
45 48 |
||||||||||||
HL4 |
1250 |
4000 |
2800 |
40 42 |
40 42 |
112 |
84 |
112 |
195 |
3 |
3.4 |
22 |
45 48 |
45 48 |
|||||||||||
50 55 |
50 55 |
|||||||||||
56 |
56 |
|||||||||||
60 63 |
142 |
107 |
142 |
|||||||||
HL5 |
2000 |
3550 |
2500 |
50 55 |
50 55 |
112 |
84 |
112 |
220 |
3 |
5.4 |
30 |
56 |
56 |
|||||||||||
60 63 |
60 63 |
142 |
107 |
142 |
||||||||
65 67 |
65 67 |
|||||||||||
71 75 |
||||||||||||
HL6 |
3150 |
2800 |
2100 |
60 63 |
60 63 |
142 |
107 |
142 |
280 |
4 |
15.6 |
53 |
65 70 |
65 70 |
|||||||||||
71 75 |
71 75 |
|||||||||||
80 |
80 |
|||||||||||
85 |
172 |
132 |
172 |
|||||||||
HL7 |
6300 |
2240 |
1700 |
70 71 |
70 71 |
142 |
107 |
142 |
320 |
4 |
41.1 |
98 |
75 |
75 |
|||||||||||
80 85 |
80 85 |
172 |
132 |
172 |
||||||||
90 95 |
90 95 |
|||||||||||
100 110 |
100 |
212 |
167 |
212 |
||||||||
HL8 |
10000 |
2120 |
1600 |
80 85 |
80 85 |
172 |
132 |
172 |
360 |
5 |
56.5 |
119 |
90 95 |
90 95 |
|||||||||||
100 110 |
100 110 |
212 |
167 |
212 |
||||||||
120 125 |
||||||||||||
HL9 |
16000 |
1800 |
1250 |
100 110 |
100 110 |
212 |
167 |
212 |
410 |
5 |
133.3 |
197 |
120 125 |
120 125 |
|||||||||||
130 140 |
130 |
252 |
202 |
252 |
||||||||
HL10 |
25000 |
1560 |
1120 |
110 120 |
110 120 |
212 |
167 |
212 |
480 |
6 |
273.2 |
322 |
125 |
125 |
|||||||||||
130 140 |
130 140 |
252 |
202 |
252 |
||||||||
150 |
150 |
|||||||||||
160 170 |
160 |
302 |
242 |
302 |
||||||||
180 |
||||||||||||
HL11 |
31500 |
1320 |
1000 |
130 140 |
130 140 |
252 |
202 |
252 |
540 |
6 |
555.7 |
520 |
150 |
150 |
|||||||||||
160 170 |
160 170 |
302 |
242 |
302 |
||||||||
180 |
180 |
|||||||||||
190 200 |
190 |
352 |
282 |
352 |
||||||||
220 |
||||||||||||
HL12 |
63000 |
1250 |
950 |
160 170 |
160 170 |
302 |
242 |
302 |
630 |
7 |
902 |
714 |
180 |
180 |
|||||||||||
190 200 |
190 200 |
352 |
282 |
352 |
||||||||
220 |
220 |
|||||||||||
240 250 |
410 |
330 |
- |
|||||||||
260 |
||||||||||||
HL13 |
100000 |
1120 |
850 |
190 200 |
190 200 |
352 |
282 |
352 |
710 |
8 |
1700 |
1057 |
220 |
220 |
|||||||||||
240 250 |
240 250 |
410 |
330 |
- |
||||||||
260 |
260 |
|||||||||||
280 300 |
470 |
380 |
- |
|||||||||
HL14 |
160000 |
850 |
630 |
240 250 |
240 250 |
410 |
330 |
- |
800 |
8 |
4318 |
1956 |
260 |
260 |
|||||||||||
280 300 |
300 |
470 |
380 |
- |
||||||||
320 |
||||||||||||
340 |
550 |
450 |
- |
|||||||||
