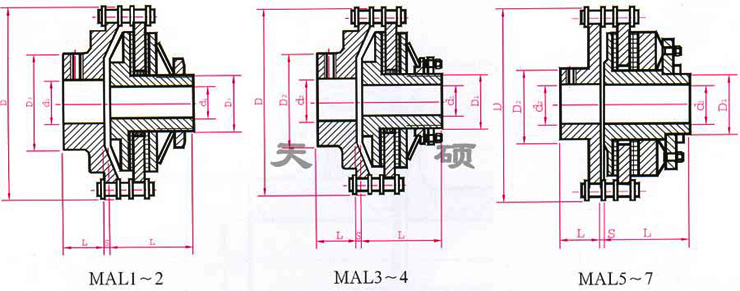

MAL型安全磨擦聯軸器基本參數和主要尺寸聯軸器 / 聯軸器
型號 |
滑動轉矩 Tn N · m |
許用轉速 R/min |
軸孔尺寸 |
鏈號 |
D |
D1 |
D2 |
S |
重量 kg |
轉動 |
||||
主動端 |
y |
從動端 |
J1 |
|||||||||||
min |
max |
d1 |
L1 |
d2 |
L2 |
|||||||||
MAL |
6 ． 3 |
28 |
1000 |
10~19 |
52 |
14~28 |
27~44 |
TG 127x 2 |
102 |
M33 x 1.5 |
60 |
3.7 |
3.0 |
0.003 |
MAL |
14 |
56 |
1000 |
16~24 |
52 |
18~38 |
30~60 |
|||||||
MAL |
20 |
80 |
800 |
16~25 |
62 |
18~38 |
30~60 |
TG |
137 |
M42 x 1.5 |
80 |
4.2 |
8.0 |
0.014 |
MAL |
40 |
140 |
800 |
19~30 |
62 |
20~45 |
38~84 |
|||||||
MAL |
63 |
224 |
500 |
20~35 |
75~82 |
20~48 |
60~107 |
TG 190 x 2 |
188 |
M65 |
110 |
3.7 |
18.9 |
0.061 |
MAL |
90 |
400 |
500 |
25~45 |
75~112 |
30~65 |
60~107 |
|||||||
MAL |
125 |
560 |
400 |
30~50 |
100~112 |
30~70 |
84~132 |
TG 254 x 2 |
251 |
M90 |
150 |
5.2 |
46.5 |
0.658 |
MAL |
224 |
1120 |
400 |
35~63 |
100~142 |
40~90 |
84~107 |
|||||||
MAL |
400 |
1400 |
300 |
38~63 |
120~142 |
40~75 |
84~132 |
TG 444x 2 |
345 |
M100 x 2 |
130 |
3.8 |
76.5 |
0.921 |
MAL |
630 |
2000 |
300 |
42~71 |
120~142 |
45~85 |
84~132 |
|||||||
MAL |
900 |
2800 |
200 |
40~75 |
150 |
45~85 |
84~132 |
TG 508x 2 |
470 |
M150 x 2 |
145 |
5.4 |
155 |
3.726 |
MAL |
2000 |
4000 |
200 |
65~100 |
150~212 |
65~100 |
132~167 |
|||||||
MAL |
2500 |
5000 |
140 |
70~110 |
190~212 |
80~140 |
132~202 |
TG |
567 |
M190 |
250 |
10 |
335 |
8.249 |
MAL |
4500 |
10000 |
140 |
95~130 |
190~252 |
110~170 |
167~242 |
|||||||
說明： Q 為輕型， Z 為重型，差別僅是碟簧厚度不同。
此種聯軸器許用偏差不得大于下表 mm
規格 |
MAL1Q/Z |
MAL2 Q/Z |
MAL3 Q/Z |
MAL4 Q/Z |
MAL5 Q/Z |
MAL6 Q/Z |
MAL7 Q/Z |
軸向 |
+-0.95 |
+-0.15 |
+-1.4 |
+-1.9 |
+-3.3 |
+-3.8 |
+-3.8 |
徑向 |
0.25 |
0.32 |
0.38 |
0.50 |
0.88 |
1.0 |
1.0 |
角向 |
1 o |
||||||
安全聯軸器,MAL型安全磨擦聯軸器,摩擦安全轉矩控制器
鏈輪摩擦式安全聯軸器是有彈性元件撓性安全聯軸器的一種型式，由雙排滾子鏈聯接兩半聯軸器，鏈輪與摩擦片之間可產生相對滑動，起安全保護作用，轉矩根據碟形彈簧的壓縮量而確定。
鏈輪摩擦式安全聯軸器的特點
(1)具有少量減振、緩沖和補償性能．
(2)對電機和其他零件起安全保護作用．
(3)裝拆維修方便。
(4)工作可靠、使用壽命長。
(5)可用于潮濕多塵等惡劣工況。
(6)可實現自動斷電、報警．
(7)改變鏈輪為齒輪或帶輪傳動形式．即可擴大使用范圍．
