LT系列彈性套柱銷聯軸器的適用范圍：適用于聯接兩同軸線的傳動軸系，具有一定的補償兩軸相對偏移和一般減震性能。工作環境溫度為-20o~+70oC.
訂購聯軸器時，務必請按GB3852-1997規定的標記方法標記。

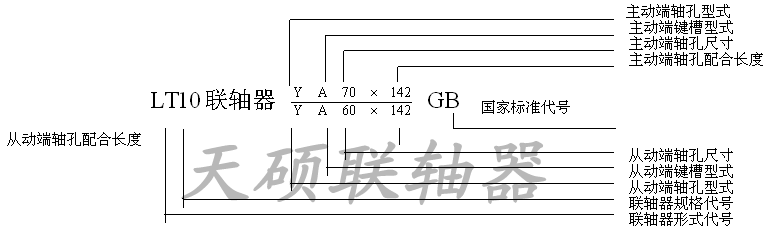

1. LT彈性套柱銷聯軸器的標記方法：例如LT10，主動端軸孔d1=70，配合長度為142，鍵槽形式為A型；從動端d2=60，配合長度為142，鍵槽形式為A型。標記如下：
聯軸器形式代號

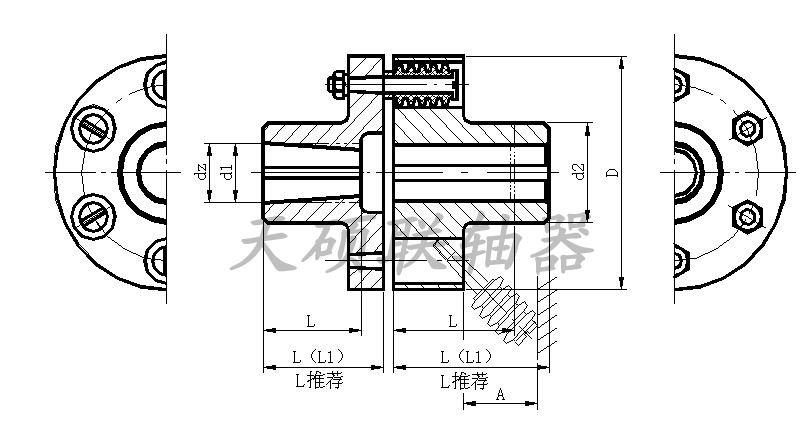

圖一 LT彈性套柱銷齒式聯軸器結構
表一 LT型彈性套柱銷聯軸器基本參數和主要尺寸
型號 |
公稱轉矩 |
許用轉速 |
軸孔直徑 d1、d2 |
軸孔長度mm |
D |
A |
轉動慣量 |
質量 |
|||
Y型 |
J、J1、Z型 |
L推薦 |
|||||||||
L |
L1 |
L |
mm |
||||||||
LT1 |
6.3 |
8800 |
9 |
20 |
14 |
- |
25 |
71 |
18 |
0.005 |
0.82 |
10、11 |
25 |
17 |
|||||||||
12、14 |
32 |
20 |
|||||||||
LT2 |
16 |
7600 |
12、14 |
35 |
80 |
0.0008 |
1.21 |
||||
16、18、19 |
42 |
30 |
42 |
||||||||
LT3 |
31.5 |
6300 |
16、18、19 |
38 |
95 |
35 |
0.0023 |
2.2 |
|||
20、22 |
52 |
38 |
52 |
||||||||
LT4 |
63 |
5700 |
20、22、24 |
40 |
106 |
0.0037 |
2.84 |
||||
25、28 |
62 |
44 |
62 |
||||||||
LT5 |
125 |
4600 |
25、28 |
|
|
|
50 |
130 |
45 |
0.012 |
6.05 |
30、32、35 |
82 |
60 |
82 |
||||||||
LT6 |
250 |
3800 |
32、35、38 |
55 |
160 |
0.028 |
9.57 |
||||
40、42 |
112 |
84 |
112 |
||||||||
LT7 |
500 |
3600 |
40、42、45、48 |
112 |
84 |
112 |
65 |
190 |
45 |
0.055 |
14.01 |
LT8 |
710 |
3000 |
45、48、50、55、56 |
70 |
224 |
65 |
0.134 |
23.12 |
|||
60、63 |
142 |
107 |
142 |
||||||||
LT9 |
1000 |
2850 |
50、55、56 |
112 |
84 |
112 |
80 |
250 |
0.213 |
30.69 |
|
60、63、65、70、71 |
142 |
107 |
142 |
||||||||
LT10 |
2000 |
2300 |
63、65、70、71、75 |
100 |
315 |
80 |
0.66 |
61.4 |
|||
80、85、90、95 |
172 |
132 |
172 |
||||||||
LT11 |
4000 |
1800 |
80、85、90、95 |
115 |
400 |
100 |
2.122 |
120.7 |
|||
100、110 |
212 |
167 |
212 |
||||||||
LT12 |
8000 |
1450 |
100、110、120、125 |
135 |
475 |
130 |
5.39 |
210.34 |
|||
130 |
252 |
202 |
252 |
||||||||
LT13 |
16000 |
1150 |
120、125 |
212 |
167 |
212 |
160 |
600 |
180 |
17.58 |
419.4 |
130、140、150 |
252 |
202 |
252 |
||||||||
160、170 |
302 |
242 |
302 |
||||||||
說明：質量、轉動慣量按鑄鋼、無孔、L推薦計算.
型號 |
允許最大安裝誤差 |
允許最大運轉補償量 |
||
徑向ΔY（mm） |
角向ΔX（°） |
徑向ΔY（mm） |
角向ΔX（°） |
|
LT1 |
0.1 |
45’ |
0.2 |
1°30’ |
LT2 |
||||
LT3 |
||||
LT4 |
||||
LT5 |
0.15 |
0.3 |
||
LT6 |
30’ |
1° |
||
LT7 |
||||
LT8 |
0.2 |
0.4 |
||
LT9 |
||||
LT10 |
||||
LT11 |
0.25 |
15’ |
0.5 |
30’ |
LT12 |
||||
LT13 |
0.3 |
0.6 |
||
零件名稱 |
材料 |
備注 |
半聯軸器 |
ZG270-500 |
GB/T11352 |
45 |
GB/T700 |
|
制動輪 |
ZG270-500 |
GB/T11352 |
45 |
GB/T700 |
|
墊圈 |
65Mn |
GB/T93 |
擋圈 |
Q235-A |
GB/T700 |
彈性套 |
熱塑性橡膠TPE |
GB/T4323 |
柱銷 |
35 |
GB/T700 |
螺母 |
8級 |
GB/T3098.2 |
