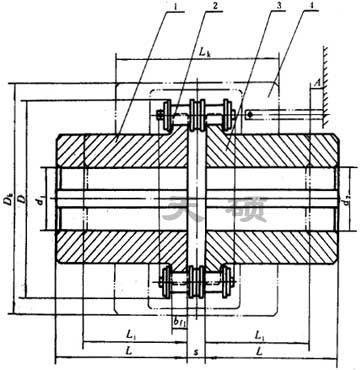

GL型滾子鏈聯軸器基本參數與主要尺寸
 |
 |
型號 |
公稱轉距 Tn N·m |
許用轉速 [n] r/min |
軸孔直徑 | 軸孔直徑 |
鏈號 | 節距 P |
齒數 Z |
D | S | 質量 Kg |
轉動慣量I /kg·m2 |
||
| Y | J1 | ||||||||||||
| 不裝罩殼 | 安裝罩殼 | d1,d2 | L、L1 | ||||||||||
| GL1 | 40 | 1400 | 4500 | 16-20 | 42-52 | 38 | 0.6B | 9.525 | 14 | 51.06 | 4.9 | 0.4 | 0.00010 |
| GL2 | 63 | 1250 | 4500 | 19-24 | 42-52 | 38 | 0.6B | 9.525 | 16 | 57.08 | 4.9 | 0.7 | 0.00020 |
| GL3 | 100 |
1000 | 4000 | 20-25 | 52-62 | 38-44 | 0.8B | 12.70 | 14 | 68.88 | 6.7 | 1.1 | 0.00038 |
| GL4 | 160 | 1000 | 4000 | 24-32 | 52-82 | 44-60 | 0.8B | 12.70 | 16 | 76.91 | 6.7 | 1.8 | 0.00086 |
| GL5 | 250 | 800 | 3150 | 28-40 | 62-112 | 60-84 | 10A | 15.875 | 16 | 94.46 | 9.2 | 3.2 | 0.0025 |
| GL6 | 400 | 630 | 2500 | 32-50 | 82-112 | 60-84 | 10A | 15.875 | 20 | 116.57 | 9.2 | 5.0 | 0.0058 |
| GL7 | 630 | 630 | 2500 | 40-60 | 112-142 | 84-107 | 12A | 19.05 | 18 | 127.78 | 10.9 | 7.4 | 0.012 |
| GL8 | 1000 | 500 | 2240 | 45-70 | 112-142 | 84-107 | 16A | 25.40 | 16 | 154.33 | 14.3 | 11.1 | 0.025 |
| GL9 | 1600 | 400 | 2000 | 50-80 | 112-172 | 84-132 | 16A | 25.40 | 20 | 186.50 | 143. | 20.0 | 0.061 |
| GL10 | 2500 | 315 | 1600 | 60-90 | 142-172 | 107-132 | 20A | 31.75 | 18 | 213.02 | 17.8 | 26.1 | 0.079 |
| GL11 | 4000 | 250 | 1500 | 75-100 | 142-212 | 107-167 | 24A | 38.10 | 16 | 231.49 | 21.5 | 39.2 | 0.188 |
| GL12 | 6300 | 250 | 1250 | 85-120 | 172-212 | 132-167 | 28A | 44.45 | 16 | 270.08 | 24.9 | 59.4 | 0.380 |
| GL13 | 10000 | 200 | 1120 | 100-140 | 212-252 | 167-202 | 32A | 50.80 | 18 | 340.80 | 28.6 | 86.5 | 0.869 |
| GL14 | 16000 | 200 | 1000 | 120-160 | 212-302 | 167-242 | 32A | 50.80 | 22 | 405.22 | 28.6 | 150.8 | 2.06 |
| GL15 | 25000 | 200 | 900 | 140-190 | 252-352 | 202-282 | 40A | 63.50 | 20 | 466.25 | 35.6 | 234.4 | 4.37 |

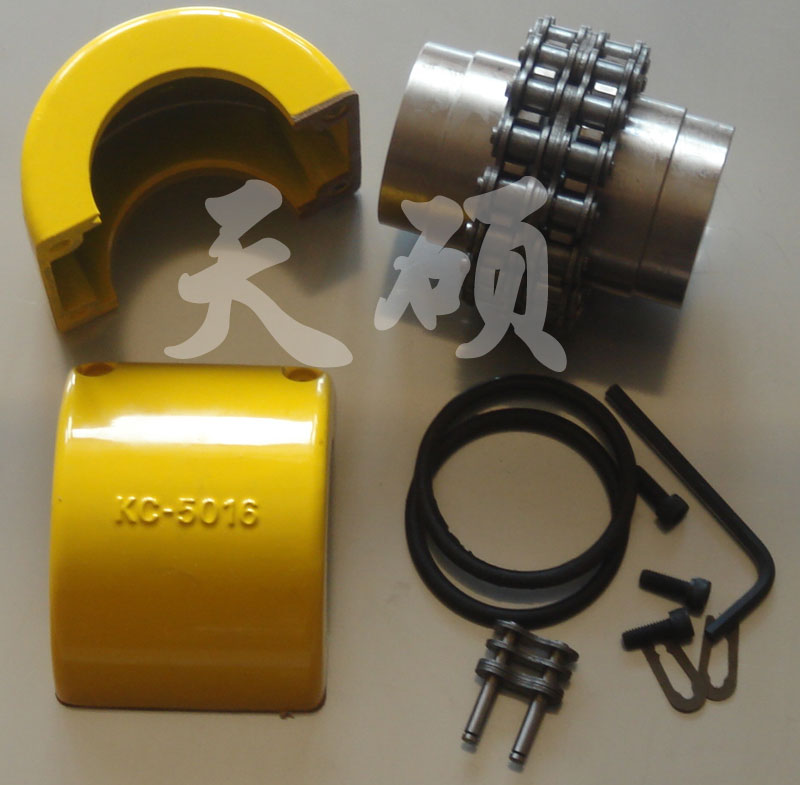

● 鏈條聯軸器具有結構簡單（四個件組成）、裝拆方便、拆卸時不用移動被聯接的兩軸、尺寸緊湊、質量輕、有一定補償能力、對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。
●可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動，適用于高溫、潮濕和多塵工況環境，不適用高速、有劇烈沖擊載荷和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。
●特點：鏈條聯軸器是利用公用的鏈條，同時與兩個齒數相同的并列鏈輪嚙合，不同結構型式的鏈條聯軸器主要區別是采用不同的鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。雙排滾子鏈聯軸器性能優于其他結構型式的聯軸器，為國內外廣泛采用（KC系列鏈輪聯軸器），我國亦已制訂為國家標準（GB6069-86） 。
