SN 型系列三螺桿泵
SN 型系列三螺桿泵性能參數表

　　
　　 ● 用途
　　SN三螺桿泵，自吸。由于部件通用組合系列化有多種結構，可用于臥式，法蘭式和立式安裝。
根據所輸送介質需要還可提供加熱或冷卻結構。

　　● 應用范圍
　　在供熱設備中用做燃油噴油，燃油供應和輸送泵。
在機械工業中用做液壓，潤滑和遙控馬達泵。
在化學石油化工和食品工業中用做裝載，輸送和供液泵。
在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

　　● 特點
　　可輸送油類和具有潤滑性的液體。

　　● 型號說明

SN	H	210	R	46
系列	結構型式	規格	主桿的方向R＝右旋，L＝左旋①	螺旋角（度）

SN 型系列三螺桿泵性能參數表

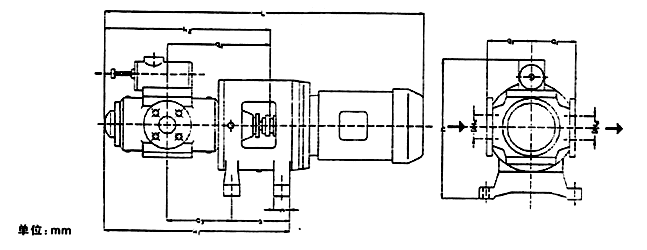

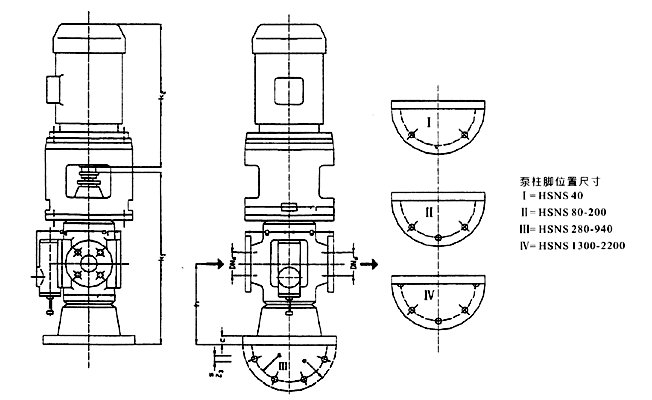

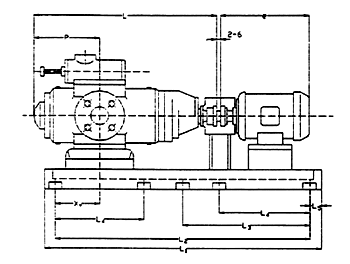

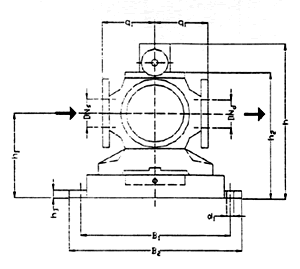

SN型系列三螺桿泵安裝尺寸

示意圖
型　式	臥式	立式	法蘭式
符　號	H	S	F

電機規格	80	90S	90L	100L	112M	132S	132M	160M	160L	180M	180L	200L	225S	225M	250M	280S	280M	315S	315M
e	330	360	385	430	460	510	555	655	695	730	750	805	845	870	935	1010	1060	1260	1390

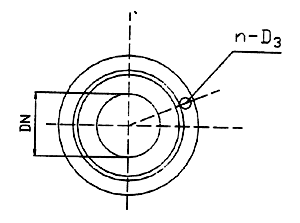

HSN系列泵進、出口法蘭連接尺寸

泵規格	進口法蘭									出口法蘭
	PN10									PN40
	D	D₁	D₂	DN_S	D₃	D₄	D₅	a	n	D	D₁	D₂	DN_S	D₃	D₄	D₅	a	n
HSN40	140	100	78	32	18	2	18	45°	4	115	85	63	25	14	2	18	45°	4
HSN80	185	145	118	65	18	2	20	45°	4	165	125	100	50	18	2	22	45°	4
HSN120	185	145	125	65	18	2	20	45°	4	165	125	105	50	18	2	22	45°	4
HSN210	200	160	138	80	18	2	22	22.5°	8	185	145	125	65	18	2	24	22.5°	8
HSN280	220	180	160	100	18	2	22	22.5°	8	200	160	140	80	18	2	26	22.5°	8
HSN440	250	210	184	125	18	2	24	22.5°	8	235	190	165	100	23	2	28	22.5°	8
HSN660	250	210	185	125	18	2	24	22.5°	8	235	190	160	100	23	2	28	22.5°	8
HSN940	285	240	212	150	23	2	24	22.5°	8	270	220	186	125	27	2	30	22.5°	8
HSN1300	285	240	200	150	23	3	24	22.5°	8	270	220	190	125	27	3	30	22.5°	8
HSN1700	340	295	270	200	23	3	26	22.5°	8	300	250	220	150	27	3	34	22.5°	8
HSN2200	340	295	260	200	23	3	26	22.5°	8	300	250	215	150	27	3	34	22.5°	8
HSN2900	395	350	315	250	23	3	28	15°	12	375	320	280	200	30	3	40	15°	12

　說明： １.進口、出口位置可以變換，但需在訂貨時說明。　　2.法蘭尺寸適用于HSNH、HSNF、HSNS。

泵規格	泵尺寸														電機規格
	泵尺寸														80	90S	90L	100L	112M	132S	132M	160M	160L	180M	180L	200L	225S	225M	250M	280S	280M
	a	b	f	m	q	q₁	q₂	q₃	k₁	k₂	b	n₁	c	s	L（大約尺寸）
HSNF40	140	190	227	57	200	100	230	127	459	393	180	163	33	11	710	720	745	785	815	880	920
HSNF80	140	250	315	60	240	120	275	167	497	435	180	175	40	18	750	760	785	825	855	920	960
HSNF120	160	250	315	60	260	130	317	182	558	503	195	185	40	18	820	830	855	895	925	985	1025	1135	1180	1210	1250
HSNF210	180	250	315	60	300	150	352	194	632	580	210	217	40	18		905	930	970	1000	1060	1100	1210	1256	1285	1325	1375
HSNF280	185	250	315	60	330	165	390	226	681	630	220	246	40	18				1020	1070	1130	1170	1280	1325	1355	1400	1445
HSNF440	190	355	410	80	360	180	440	272	778	716	280	256	40	23						1195	1235	1345	1390	1420	1460	1510	1550	1595	1680	1740
HSNF660	220	355	410	80	390	195	490	295	865	800	290	271	40	23						1285	1325	1435	1480	1510	1550	1600	1640	1685	1770	1830
HSNF940	235	355	410	80	410	205	555	344	950	886	310	281	40	23						1365	1405	1513	1560	1590	1630	1680	1720	1765	1850	1910
HSNF1300	235	355	410	80	440	220	560	345	1015	955	310	300	40	23								1585	1630	1660	1700	1750	1790	1835	1920	1980	2025
HSNF1700	270	355	410	80	480	240	600	381	1121	1030	340	320	40	23								1660	1705	1735	1775	1825	1865	1910	1995	2055	2100
HSNF2200	270	355	410	80	500	250	715	466	1197	1136	340	325	40	23										1840	1880	1930	1970	2015	2100	2160	2205

泵規格	ａ	ｃ	ｅ	ｓ	ｚ₃	ｒ₁	ｒ	ｇ	ｏ₁	o₂	ｈ	ｋ₁	電機K₂ ~		電機K₂ ~
HSNS40	250	22	220	14	4	190	130	100	83	163	160	390			電機K₂ ~
HSNS80	280	23	240	18	6	230	155	120	95	175	189	464			180M	650
HSNS120	320	25	280	18	6	260	185	130	115	185	205	521	80	275	180L	690
HSNS210	340	25	300	18	6	290	205	150	125	195	230	594	90S	305	200L	735
HSNS280	400	30	360	18	8	310	220	165	140	246	350	740	90L	330	225S	810
HSNS440	420	35	380	18	8	360	250	180	150	256	350	790	100L	365	225M	835
HSNS660	480	35	440	18	8	380	270	195	165	271	350	840	112M	380	250M	940
HSNS940	510	40	460	18	8	400	290	205	175	281	370	925	132S	445	280S	1000
HSNS1300	560	35	500	23	8	410	310	220	190	300	450	1010	132M	485	280M	1050
HSNS1700	600	35	540	23	8	480	350	240	210	320	466	1066	160M	585	315S	1140
HSNS2200	620	40	560	23	8	480	360	250	215	325	450	1165	160L	630	315M	1200

泵規格	電機規格	底座號
泵規格	電機規格	底座號	X_V	X_H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	h	H₁	h₂	h₃	d₁	k	p	q₁
HSNH40	80至90L	3		45	575	355			110	300	340	313	151	234	30	15	393	163	100
	100L	4		60	645	400			122	300	340	313	151	234	30	15
	112M	4		60	645	400			122	300	340	319	157	240	30	15
	132S、132M	5		50	725	500			112	335	379	344	182	265	30	19
HSNH80	80至90L	4		60	645	400			122	300	340	337	163	258	30	15	435	160	120
	100L、112M	5		50	725	500			112	335	379	342	168	263	30	19
	132S、132M	6		60	815	560			127	375	419	356	182	277	30	19
	160M、160L	8		70	980	630			155	400	430	409	235	330	30	19
HSNH120	80至90L	5		10	725	500			112	335	379	407	200	315	30	19	503	186	130
	100L至132M	6		25	815	560			127	375	419	407	200	315	30	19
	160M	8		40	980	630			155	400	430	442	235	350	30	19
	160L	9		50	1090	710			165	445	485	455	247	363	30	19
	180L	9		50	1090	710			165	445	485	475	267	383	30	19
HSNH210	90S、90L	6		25	815	560			127	375	419	427	210	335	30	19	580	228	150
	100L、112M	7		40	940	630			155	320	350	450	233	358	30	19
	132S、132M	8		40	980	630			155	400	430	452	235	360	30	19
	160M、160L	9		50	1090	710			165	445	435	464	247	372	30	19
	180M	9		50	1090	710			165	445	435	484	267	392	30	19
	180L	10		15	1190	900	450		130	470	510	484	267	392	30	19
	200L	10		15	1190	900	450		130	470	510	504	287	412	30	19
HSNH280	100L至132S	8	10		980	630			155	400	430	512	265	405	30	19	630	240	165
	132M	9	0	0	1090	710			165	445	485	524	277	417	30	19
	160M至180L	10	35		1190	900	450		130	470	510	524	277	417	30	19
	200L	11	215		1390	1190	595		80	520	560	537	290	430	30	21
	225S	11	185		1390	1190	595		80	520	560	562	315	455	30	21
	225M	11	175		1390	1190	595		80	520	560	562	315	455	30	21
HSNH440	112M	9	100		1090	710			165	445	485	544	287	437	30	19	716	276	180
	132S、132M	9	0	0	1090	710			165	445	485	544	287	427	30	19
	160M至180M	10	35		1190	900	450		130	470	510	544	287	437	30	19
	180L	11	170		1390	1190	595		80	520	560	547	290	440	30	21
	200L	11	170		1390	1190	595		80	520	560	547	290	440	30	21
	225S、225M	11	120		1390	1190	595		80	520	560	572	315	465	30	21
HSNH660	132S	9	0	0	1090	710			165	445	485	574	302	467	30	19	800	310	195
	132M	10	35		1190	900	450		130	470	510	574	302	467	30	19
	160M至180M	11	165		1390	1190	595		80	520	560	577	305	470	30	21
	180L、200L	11	125		1390	1190	595		90	520	560	577	305	470	30	21
	225S、225M	12	190		1570	1320		440	90	575	615	612	340	505	30	21
HSNH940	132M	10	35		1190	900	450		130	470	510	594	312	487	30	19	886	331	205
	160M至180M	11	150		1390	1190	595		80	520	560	597	315	490	30	21
	180L-200L	12	170		1570	1320		440	90	575	615	622	340	515	30	21
	225S、225M	12	140		1570	1320		440	90	575	615	622	340	515	30	21
	250M	12	105		1570	1320		440	90	575	615	647	365	540	30	21
	280S、280M	14	170		1720	1500		500	90	675	715	678	396	571	18	26
HSNH1300	160M	11	180		1390	1190	595		80	520	560	712	330	520	30	21	935	395	220
	160L至180L	12	230		1570	1320		440	90	575	615	737	355	545	30	21
	200L	12	190		1570	1320		440	90	575	615	737	355	545	30	21
	225S、225M	12	160		1570	1320		440	90	575	615	737	355	545	30	21
	250M	13	230		1720	1500		500	90	575	615	748	366	556	18	26
	280S、280M	14	180		1720	1500		500	90	675	715	777	396	585	18	26
HSNH1700	160L、180M	12	200		1570	1320		440	80	575	615	777	375	585	30	21	1030	430	240
	180L、200L	12	160		1570	1320		440	80	575	615	777	375	585	30	21
	225S、225M	13	250		1720	1500		500	90	575	615	777	376	585	18	26
	250M	13	200		1720	1500		500	90	575	615	777	376	585	18	26
	280S		170		1720	1500		500	90	575	615	797	396	605	18	26
	280M	16	320		1920	1740		580	90	675	715	797	396	605	18	26
	315S	16	270		1920	1740		580	90	675	715	832	431	640	18	26
HSNH2200	180M	12	140		1570	1320		440	80	575	615	792	380	600	30	21	1136	421	250
	180L至225M	13	180		1720	1500		500	90	575	615	792	381	600	18	26
	250M	13	140		1720	1500		500	90	575	615	792	381	600	18	26
	280S、280M	16	200		1920	1740		580	90	675	715	807	396	615	18	26
	315S	16	160		1920	1740		580	90	675	715	842	431	650	18	26
	315M	17	250		2120	1950		650	90	675	715	847	431	655	18	26
HSNH2900	250M	13	140		1720	1500		500	90	575	615	897	431	705	18	26		430	300
	280S、280M	17	200		1920	1740		580	90	675	715	897	431	705	18	26
	315S	17	160		1920	1740		580	90	675	715	897	431	705	18	26
	315M	17	250		2120	1950		650	90	675	715	897	431	705	18	26

　
注：以上尺寸僅作為參考，詳細尺寸請另向廠方索取安裝尺寸圖。
